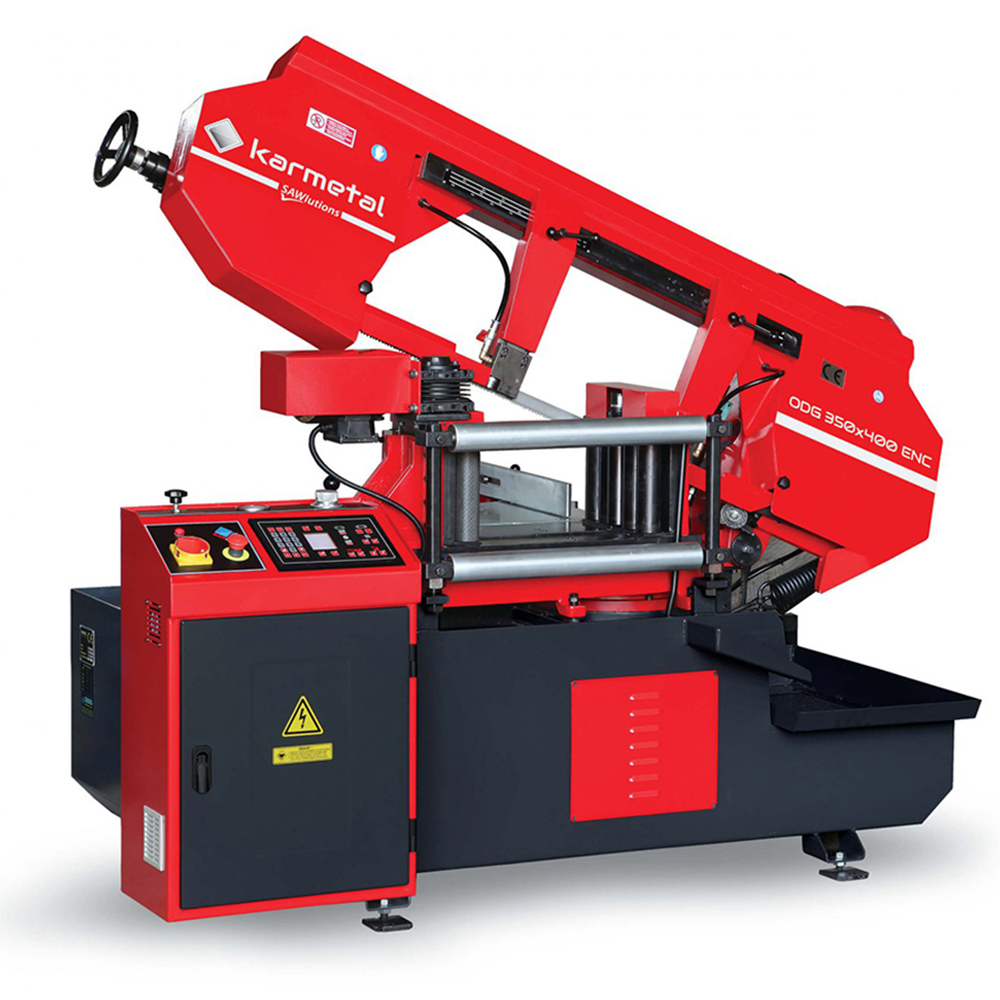

Автоматические ленточно-отрезные станки KARMETAL серии ODG с поворотной пильной рамой предназначены для резки заготовок сплошного и профильного сечения из конструкционных, легированных, нержавеющих, жаропрочных, инструментальных сталей и сплавов высокой прочности под различными углами.

Серия ODG/OSA/WOS/ относится к классу автоматических, оснащены гидравлическим контуром и позволяют полностью автоматизировать рабочий процесс (зажим заготовок в тисках, опускание пильной рамы), а также, создать необходимое усилие резания. Станок укомплектован инвертором, с помощью которого можно регулировать скорость полотна ленточной пилы, а регулирование подачи пильной рамы позволяет оптимально подобрать скорость в зависимости от материала и габаритов заготовки. Длина отрезаемого материала регулируется с помощью энкодера. Система ELC позволяет ввести 20 различных размеров резки.

Технические характеристики

• Главный Двигатель: 4 kW, ~ 1400 rpm;
• Двигатель гидравлики: 0.37 kW, ~ 1400 rpm;
• Привод конвейера: -;
• Помпа СОЖ: 0.12 kW, ~ 2800 rpm;
• Скорость полотна пилы: 25 — 90 m/min;
• Размер полотна пилы: 4350x34x1.1 mm;
• Масса: 1350 kg;
• Высота рабочего стола: 750 mm;
• Инвертор скорости полотна (частотный преобразователь): стандарт;
• Тиски: гидравлика;
• Натяжение пильной ленты: гидро-механика;
• Устройство управления: система ENC;
• Щетка для очистки полотна: неприводная;
• Поддержка, ролик+стол: 1+1,4 м;
• Лазерный указатель: -;
• Система распыления СОЖ: опционально;
• Габариты: 1470x2250x1385 mm.
