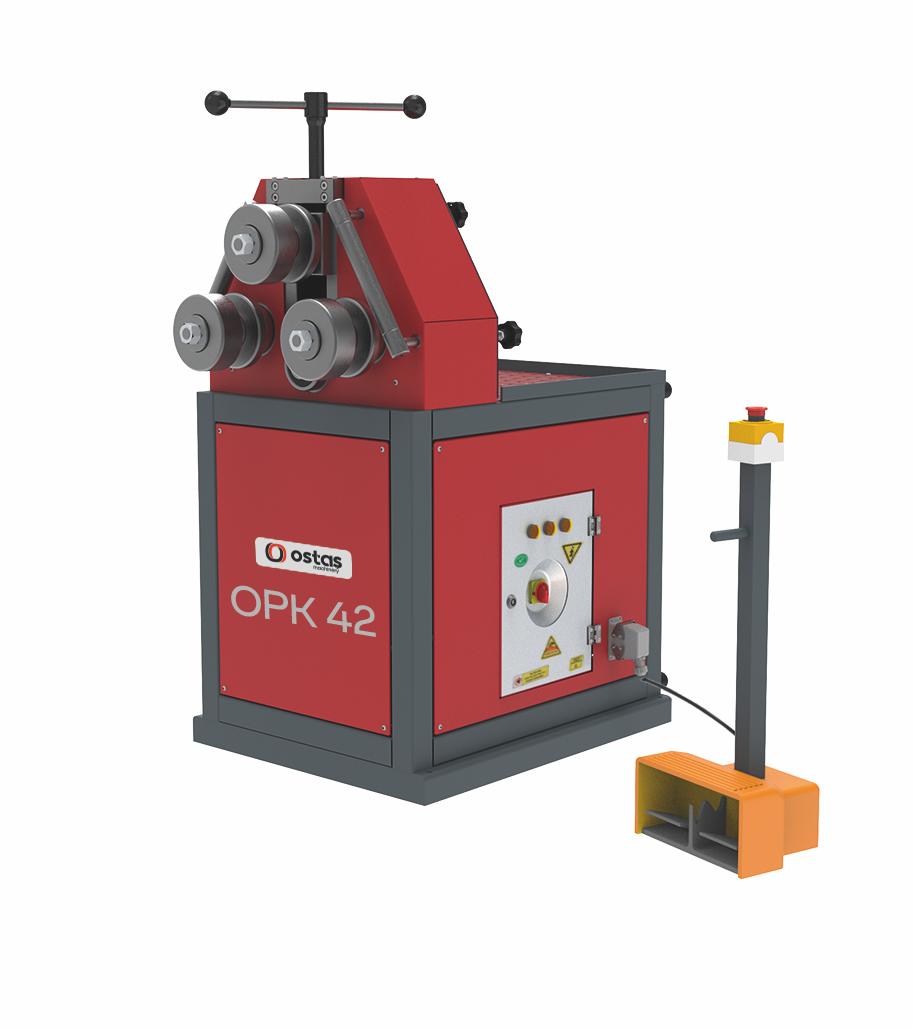

OSTAS OPK-42 Электромеханический профилегиб

Электромеханический профилегиб OSTAS OPK-42 предназначен для гибки различного сортового проката в дуги и кольца с различным радиусом. Способность работы с тем или иным видом проката определяется рабочим инструментом профилегибочного станка – гибочными роликами. В стандартной комплектации со станком идут ролики, которые подходят для гибки профильных труб разных размеров, гибки полосы плашмя и на ребро, а также для некоторых размеров уголков, швеллеров, тавров и т.п. То есть со станком идут ролики способные работать с несколькими видами профилей, для остальных видов и размеров сортового проката станок может быть укомплектован дополнительными роликами, например, для круглой трубы.

Принцип работы

Радиус на данном станке задается перемещением среднего ролика — чем сильнее ролик поджимает заготовку, тем меньше радиус будет на выходе. Как правило, в производстве требуется несколько одинаковых заготовок, поэтому подвижный ролик снабжен специальной линейкой на лицевой части станка. Запомнив значения на линейке для всех ваших изделий, либо зафиксировав их в технологической карте, Вы легко сможете воспроизводить одинаковые детали в любом порядке.

Особенности

  • Прочная стальная рама обеспечивает жесткость для гибки металлических заготовок;
  • Привод подается на 2 нижних ролика, исключая проскальзывания;
  • Движение от двигателя на ролики осуществляется через редуктор;
  • Подача центрального ролика выполняется вручную с помощью винта;
  • Величина подачи отражается на линейке, расположенной вдоль движения центрального ролика;
  • Управление станком осуществляется через мобильную стойку;
  • Рабочие части станка (валы, ролики и т.п.) закалены, чтобы повысить точность работы и их долговечность;
  • В стандартной комплектации универсальные ролики представляют собой набор колец с разной толщиной, комбинируя эти кольца можно получить различную ширину ролика;
  • На станке предусмотрены направляющие валики с обеих сторон, они поддерживают заготовку при горизонтальной гибки, а также с их помощью задается угол подъема спирали (если нужно гнуть спираль или кольцо);
  • Станок способен работать в вертикальном и горизонтальном положениях; положение выбирается в зависимости от особенностей детали (размер, материал профиля, радиус гибки);
  • Станок имеет ящик для хранения инструмента;
  • Станок соответствует европейским стандартам, предъявляемым к оборудованию данного типа, что подтверждается соответствующим сертификатом.

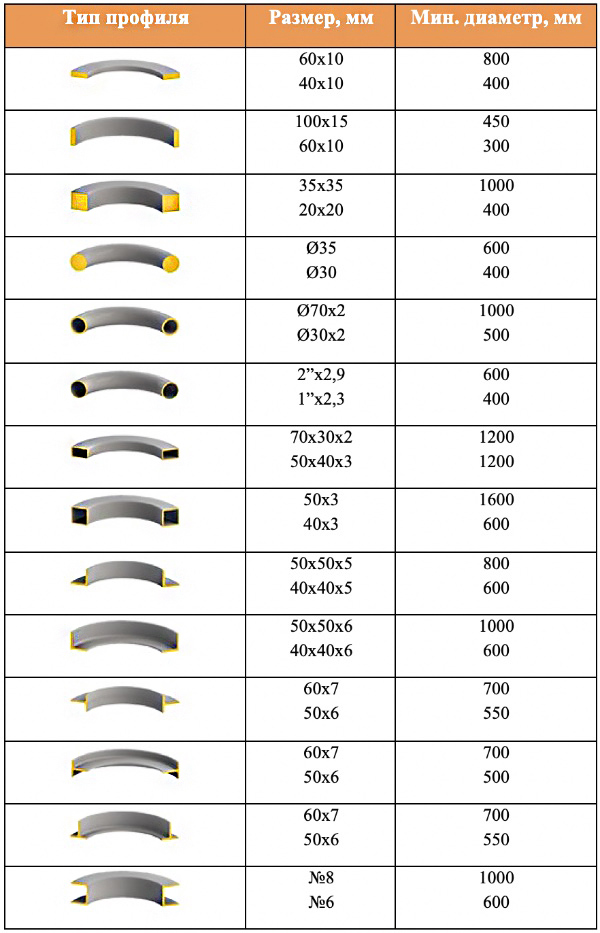

ТИПЫ/РАЗМЕРЫ ОБРАБАТЫВАЕМЫХ ПРОФИЛЕЙ:

Дополнительная информация

ø вала:50 мм
Мощность:0,75 кВт
Вес:380 кг
Производство:Турция
Максимальный диаметр трубы
70х2 мм
Диаметр валов
50 мм
Диаметр роликов
158 мм
Рабочая скорость
4.5 м/мин
Мощность двигателя
0.75 кВт
Габариты, ДхШxB
78x104x147 см
Масса станка
380 кг
