Сочетает в себе высокую производительность гибки с передовой технологией управления ЧПУ. Из стали или алюминия можно гнуть малые, средние и сверхпрочные профили с максимальной точностью.

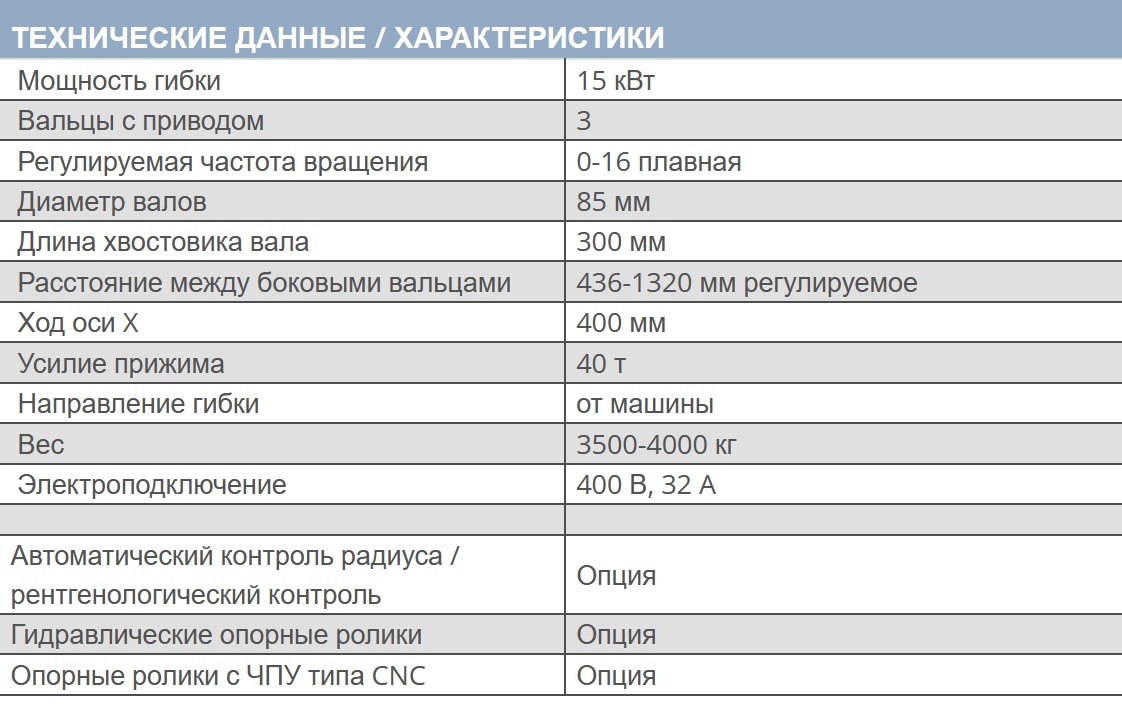

Мощность станка составляет 15 кВт. Регулируемое расстояние между осями в сочетании с тремя роликами делают профилегибочный станок RB4 чрезвычайно мощным и универсальным.

Сфера применения: стальные конструкции, производство лестниц, металлоконструкции, машиностроение, транспортная техника, строительство трубопроводов и фасадов.

Оптический датчик на профилегибе с ЧПУ THOMAN

Для обеспечения точного начального положения обрабатываемого профиля начало профиля автоматически регистрируется станком. Для этого после запуска программы производится поиск нулевой точки. Запускается движение валков, и профиль перемещается в направлении оптического датчика. Оптический датчик самостоятельно определяет начало обрабатываемого профиля. На следующем шаге профиль автоматически и точно позиционируется согласно сохраненному заданному значению.

Путевой датчик

Путевой датчик измеряет перемещение профиля при помощи прилегающего к профилю мерного колеса. Измерительная система работает поступательно.

ЧПУ-управление регулирует скорость подачи валков в соответствии со значениями, переданными измерительной системой. Если фрикционное колесо не прилегает к профилю или проскальзывает, будет зарегистрировано неверное/слишком маленькое значение.

В результате осевой регулятор повышает скорость подачи валков, чтобы минимизировать или сбалансировать отклонение от траектории.
Максимальная скорость, а также максимально допустимое отклонение от траектории ограничены системой. Гнездо для подключения кабеля расположено на шкафу управления.

Опорные направляющие ролики

Опорные направляющие ролики поддерживают и направляют профиль во время гибки, а также во время загрузки и выгрузки.

При гибке симметричных профилей опорные направляющие ролики устанавливаются таким образом, чтобы профиль мог хорошо проходить и гибка была максимально равномерной. При гибке асимметричных или уголковых профилей может потребоваться более высокое вертикальное положение опорных роликов по отношению к гибочным роликам. Регулировка высоты производится при помощи резьбового шпинделя.

Область применения RB4

• Производство металлоконструкций;
• Строительство из металлоконструкций;
• Строительство лестниц, слесарные работы;
• Машиностроение;
• Подъемно-транспортное оборудование;
• Производство промышленного оборудования;
• Производство трубопроводов;
• Изготовление фасадов;
• Гибка давальческого сырья;
• Производство транспорта промышленного назначения.
