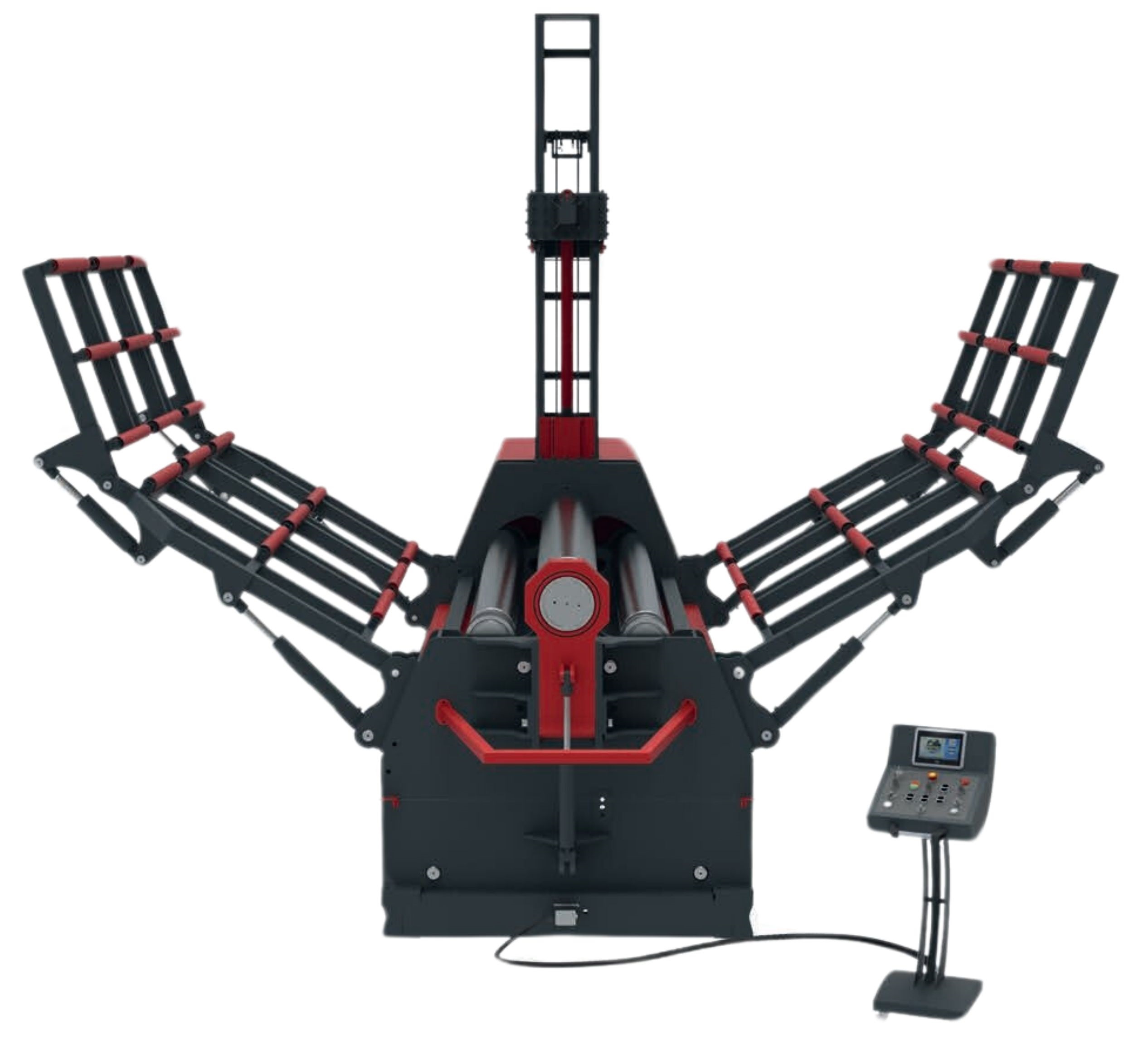

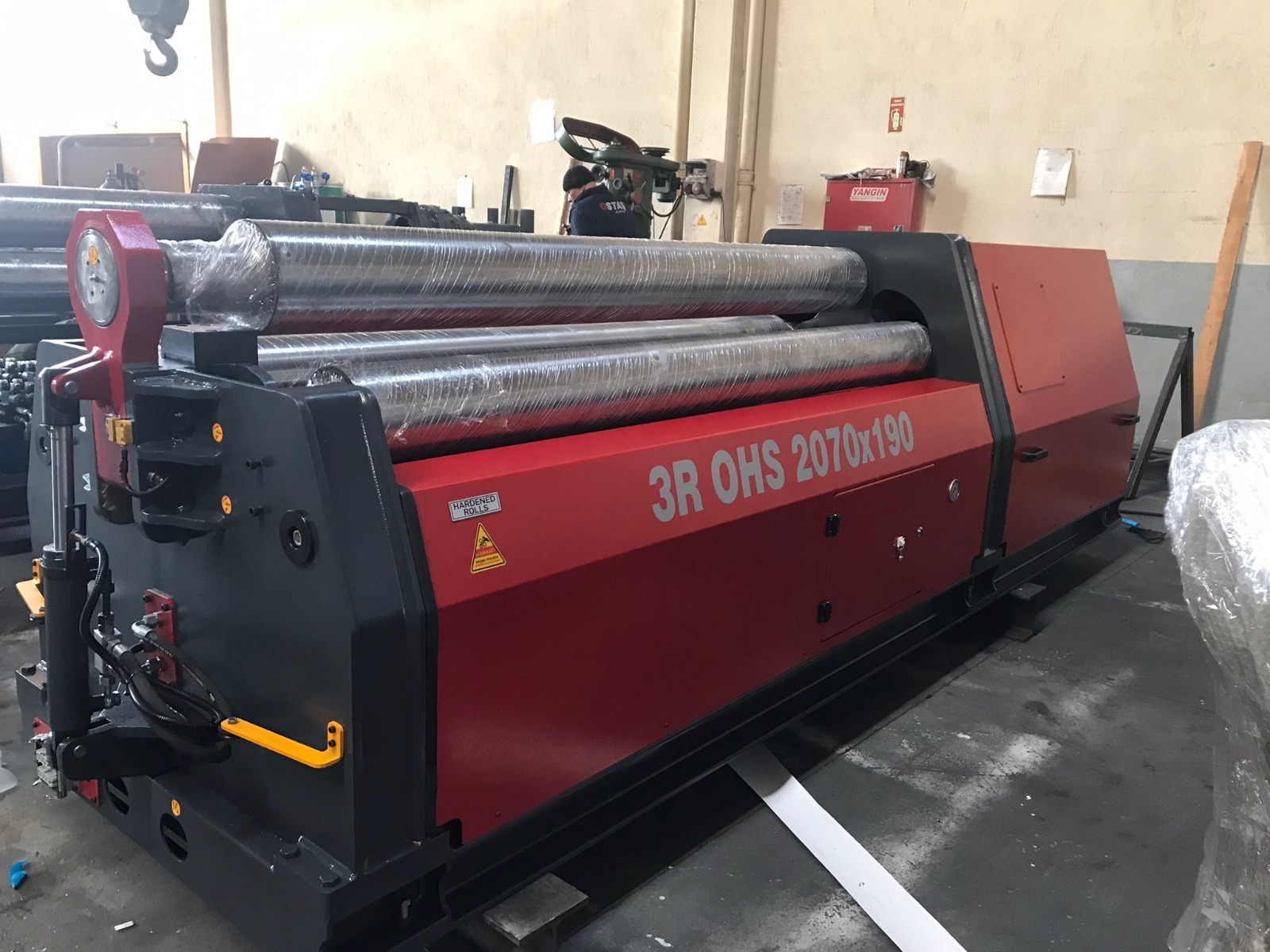

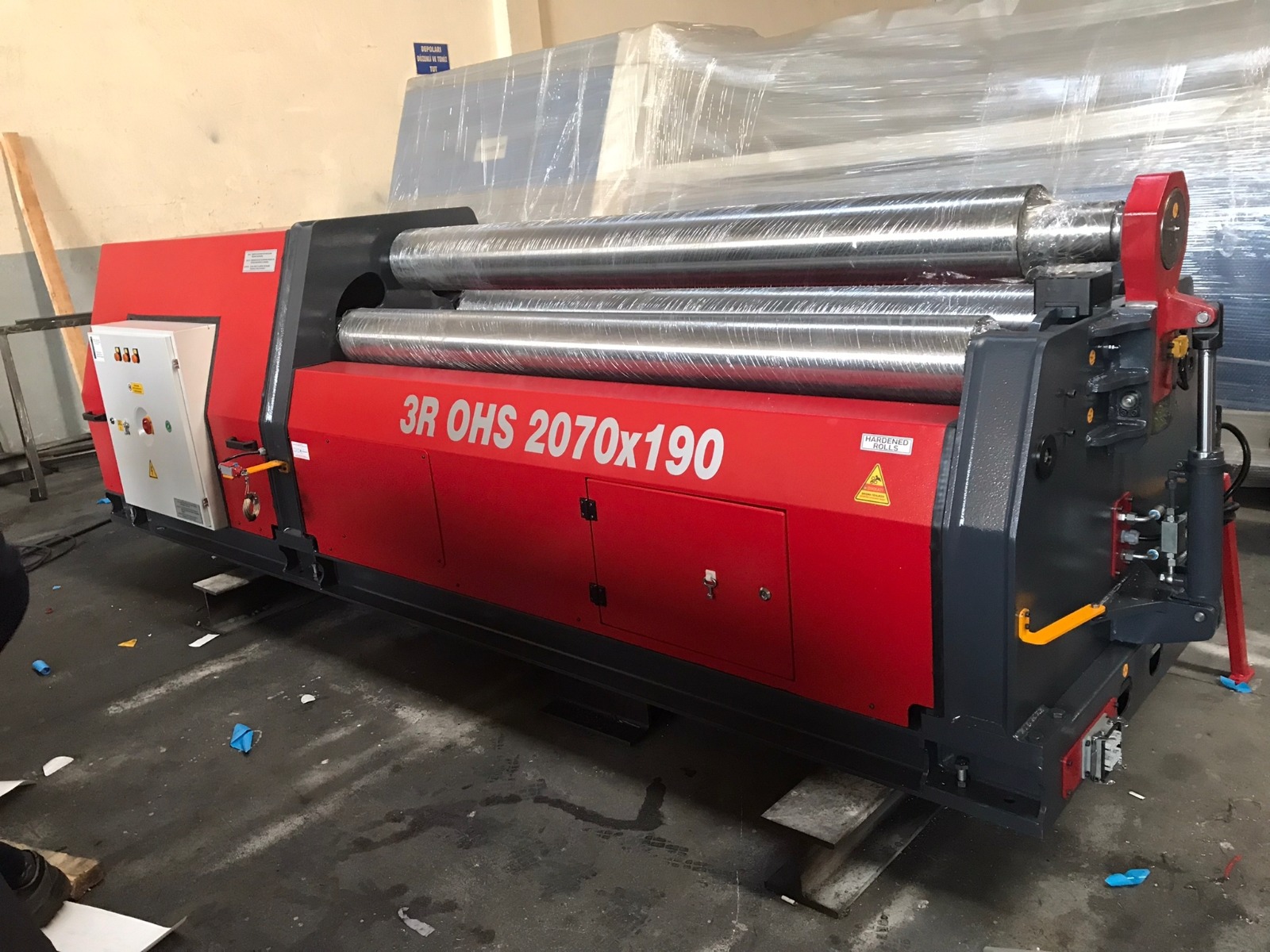

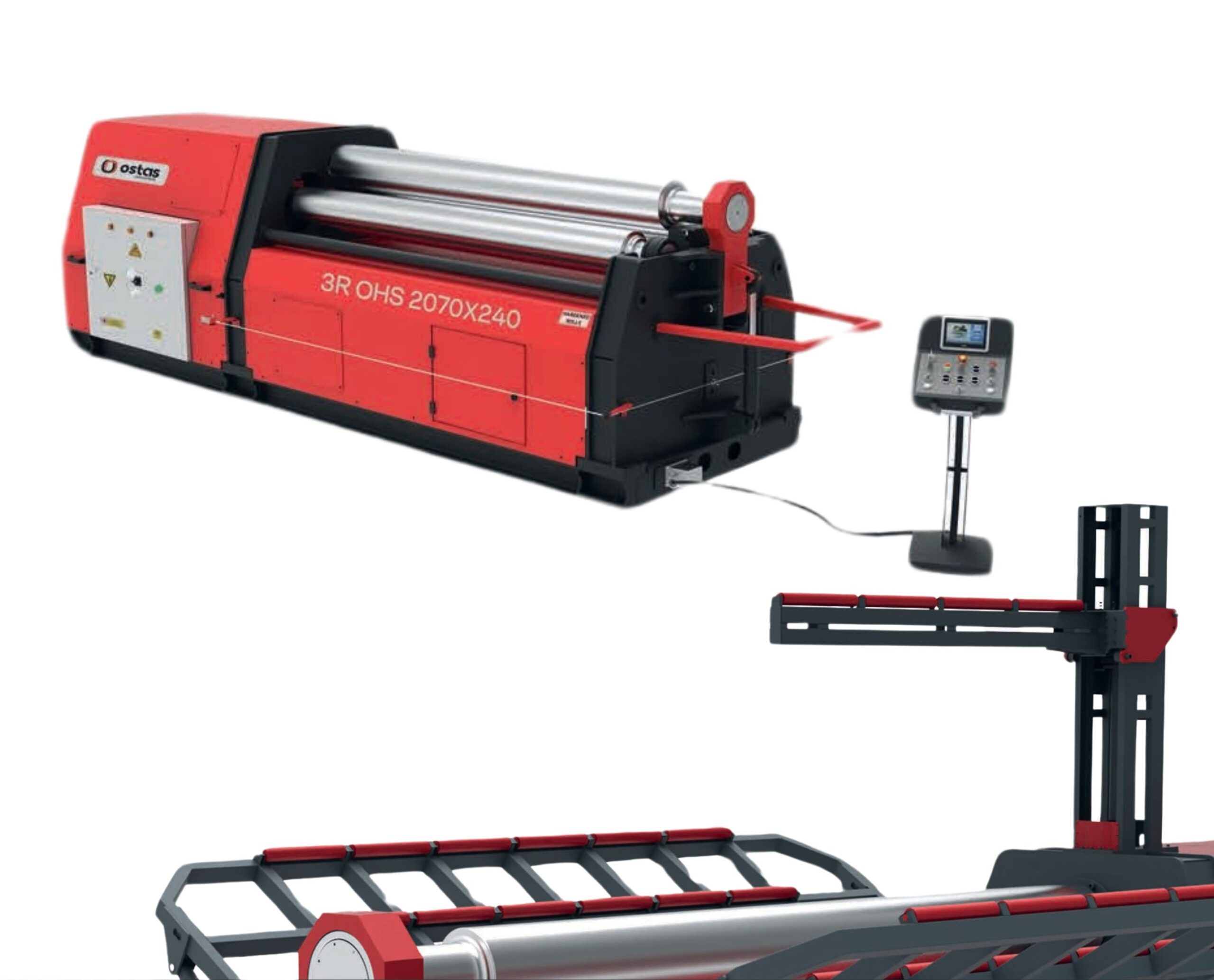

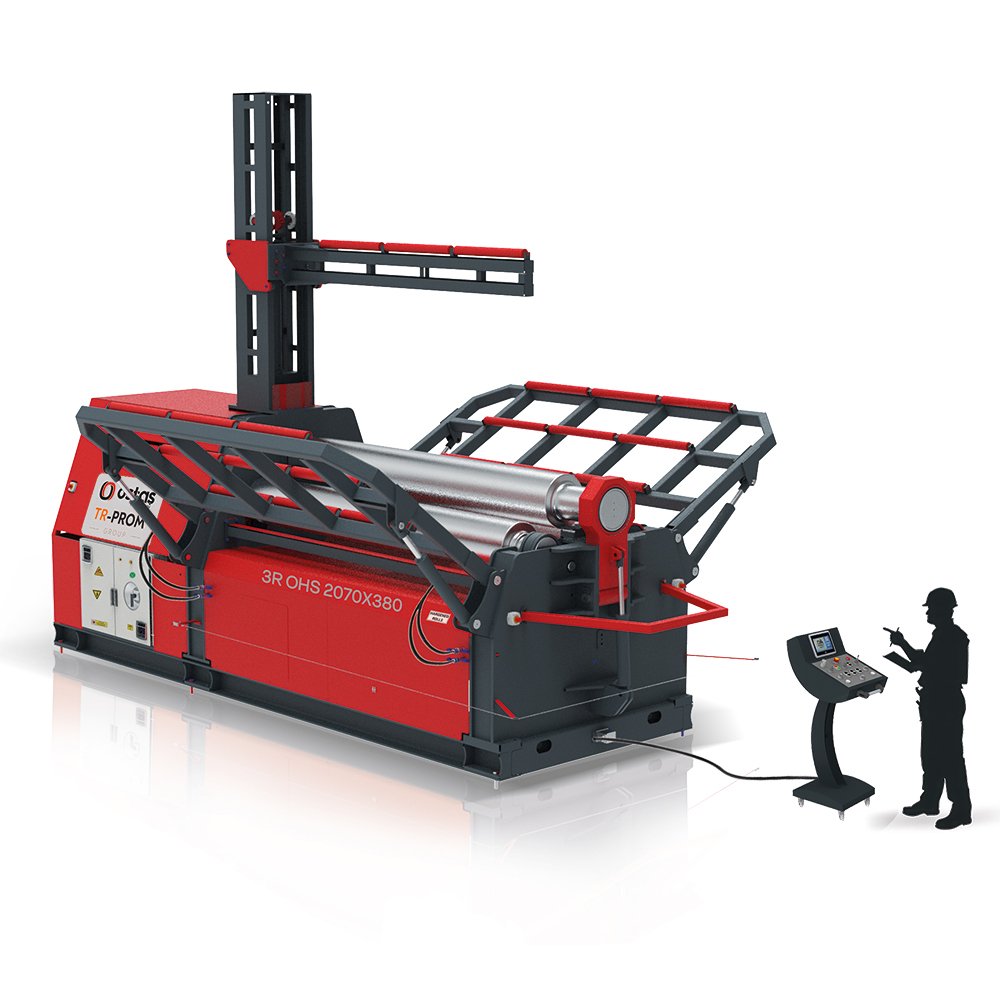

Вальцы гидравлические OSTAS 3R OHS 2070

Станки вальцовочные 3R OHS предназначены для гибки листового проката — изготовления из плоского листа заготовок кольцеобразной (конусообразной) и дугообразной формы. Станки применяются как в процессе подготовки производства, так и для получения уже готовых изделий, в том числе и конических обечаек. Вальцовочные машины 3R OHS OSTAS, используются для гибки легкой стали, алюминия или материалов из нержавеющей стали, благодаря крепкому стальному корпусу, гидравлическому движению в нижней и боковых частях, планетарной передаче, подключенной к основному двигателю.

Особенности станка

  • Трёхвалковые гидравлические листогибы Ostas 3R OHS имеет симметрично расположенные валы, благодаря чему можно выполнять предварительный подгиб и конический изгиб заготовки;
  • В отличие от четырехвалкового листогиба для выполнения подгибки с двух сторон на трёхвалковом станке необходимо разворачивать заготовку;
  • Стоит также отметить, что на трехвалковом листогибе длина сразу после подгибки больше, чем на четырехвалковых вальцах;
  • Все три вала на трехвалковом листогибе приводятся в движение с помощью гидравлического мотора;
  • Гидравлические и электрические системы станка обладают большим запасом прочности и нуждаются в минимальном обслуживании.

Стандартная комплектация

  • Корпус из стали ST-52;
  • Панель управления мобильная электрическая;
  • Боковые валки, движущиеся по дуге с помощью гидравлических поршней;
  • Регулировка параллельности валков и их движения выполняется с панели управления;
  • Валы изготовлены из сертифицированной стали с SA7 1050 (CK-50) и закалены;
  • Гидравлическая система Drop-End, позволяющая легко позиционировать валки;
  • Устройство для выполнения конической гибки;
  • Цифровые индикаторы (2 штуки) для легкого позиционирования нижних валов;
  • Гидравлическая система балансировки;
  • Руководство по использованию станка;
  • Соответствие основным требованиям директив ЕС.

Опция

  • Система управления с ЧПУ;
  • Специальная система поддержки, оснащенная гидравлическими боковыми Опорами для заготовок с большим диаметром;
  • Стол для подачи материала;
  • Плавно изменяемая скорость вращения валов;
  • Кран для поддержки изделий крупных диаметров.

Технические характеристики OHS 2070

Технические характеристики OSTAS 3R OHS 2070

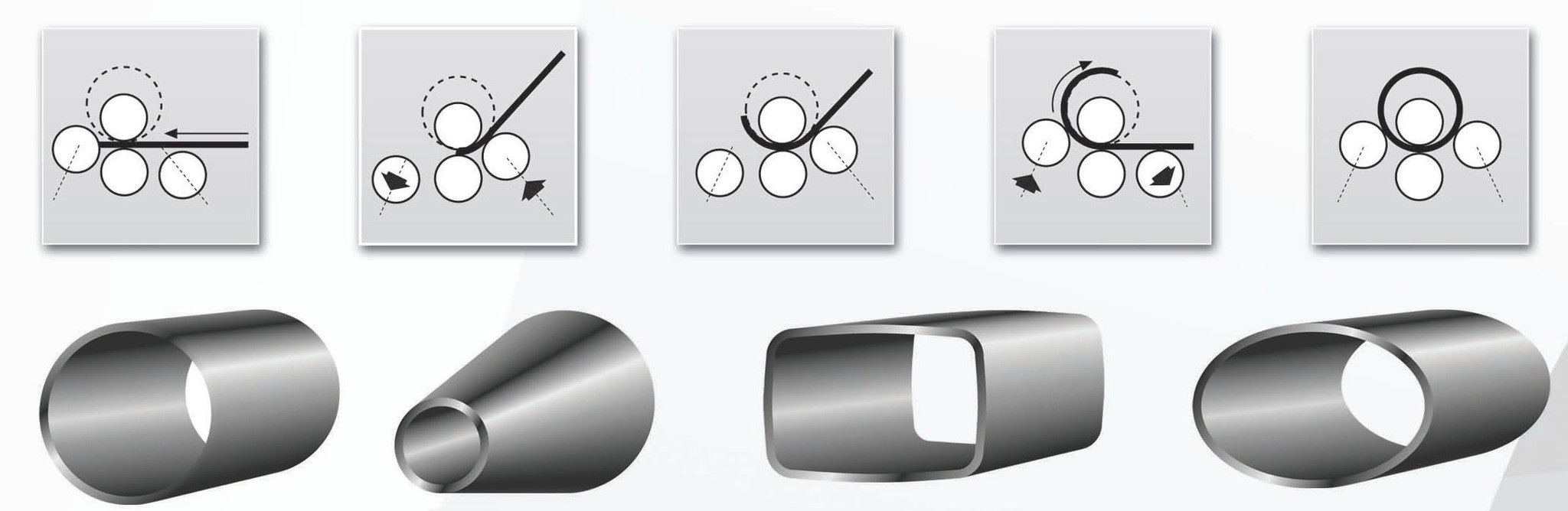

Принцип действия вальцегибов

Вальцовочные станки различной мощности имеют минимум два валка, между которыми и пропускается листовой металл. Для увеличения производительности и качества обработки валков в оборудовании в основном три или четыре, расположенными по симметричной или асимметричной схеме – такие станки являются наиболее часто используемыми и по сути универсальными. Для особо мощных моделей, которые могут обрабатывать металл значительной толщины, количество валков может достигать 8-9 штук.

Рабочая длина
2070 мм
Мощность
7.5-66 кВт
Масса станка
4300-35600 кг
Габариты, ДхШxB
от 345х125х140 до 575х235х310 см
Рабочая скорость
5 м/мин м/мин
Диаметр верхнего вала
210 мм

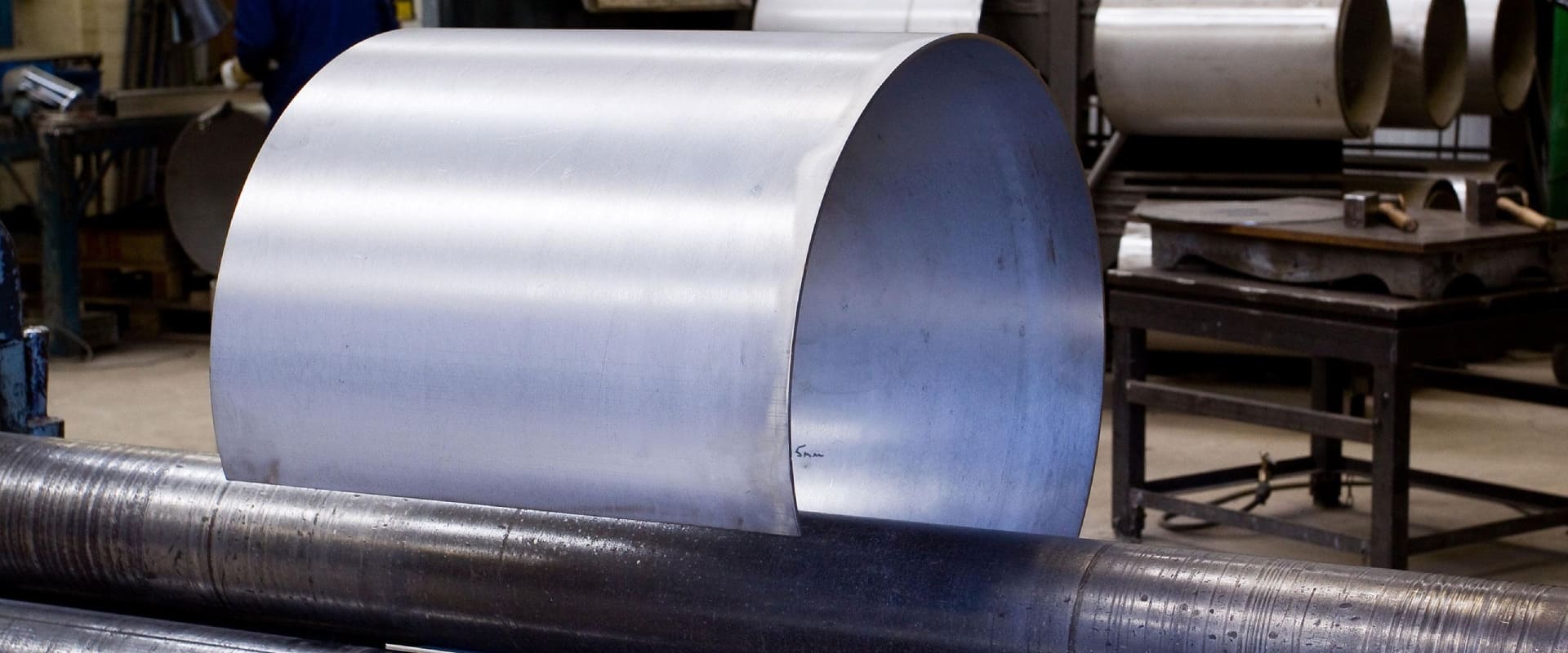

Образец изделияОбразец изделия
