Обрабатывающий центр с ЧПУ VMC1370 — это высокоточный и надежный станок с жесткой станиной, изготовленной из чугуна. Он обеспечивает отличную производительность, высокую скорость и точность обработки. В базовой комплектации центр оснащен инструментальным магазином на 16 или 24 инструмента, но может быть дополнен четвертой осью, шнековым или цепным транспортером для удаления стружки, а также шпинделем с оборотами до 12000 об/мин и системой измерения с ЧПУ.

Этот тип станков идеально подходит для выполнения таких операций, как фрезерование, сверление, растачивание и обработка сложных корпусных деталей или пресс-форм в серийном и мелкосерийном производстве.

Особенности станка:

• Высокая производительность и точность при обработке сложных деталей.
• Возможность комплексной обработки в нескольких направлениях (фрезерование, сверление, растачивание).
• Опции для расширения функционала, включая четвертую ось, прямой привод шпинделя и датчики Renishaw.
• Гибкость в настройке и переналадке, что позволяет адаптировать станок под различные производственные задачи.

Применение: VMC1370 используется для обработки заготовок из стали, чугуна, цветных металлов и сплавов в таких отраслях, как тяжелое машиностроение, аэрокосмическая, металлургическая и горнодобывающая промышленность.

Цельнолитая станина

Основные составные части, каретки, рабочие столы, колонны, шпиндельные коробки и другие основные детали изготовлены из чугуна HT300; Основание имеет коробчатую структуру, а компактная и разумная симметричная структура ребер обеспечивает высокую жесткость и сопротивление изгибу базовых частей. Стойки моста А-типа и внутренние решетчатые ребра жесткости надежно гарантируют жесткость и точность резки по оси Z.

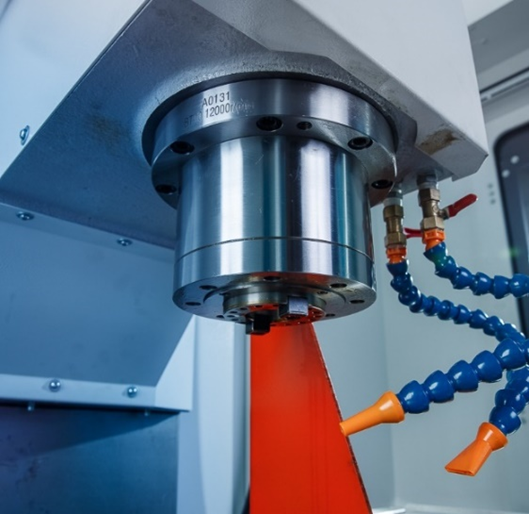

Шпиндель

Использование высокоскоростного, высокоточного, жёсткого шпиндельного узла, осевой и радиальной несущей способности, максимальная скорость до 8000 об/мин.  Шпиндель имеет конструкцию центрального обдува воздухом

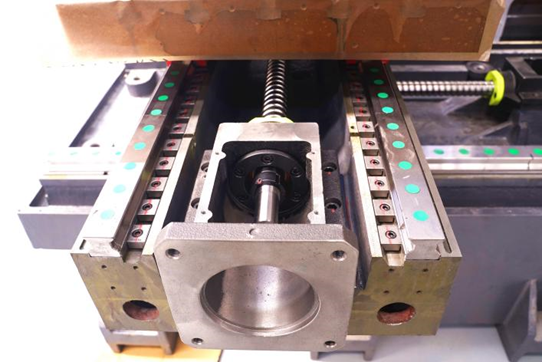

Линейные направляющие качения

Трехосевые направляющие X, Y, Z – это тайваньские роликовые линейные направляющие марки HMI или PMI, обладающие высокой скоростью, высокой жесткостью, низким трением, низким уровнем шума, низкими изменениями температуры и другими характеристиками, с автоматической принудительной смазкой, повышают срок службы точности станка.

Приводы подач по осям X/Y/Z

Приводной двигатель  Fanuc Alpha напрямую соединен винтом через упругую муфту. Серводвигатель подачи напрямую передает мощность на высокоточный ШВП без люфта, обеспечивая точность позиционирования и синхронизацию станка. Если закупаете крупные и мощные станки, то есть возможность оснащать приводами Alpha, они мощнее и обладают большим моментом. Еще их плюс, это большая ремонтопригодность т.е., дешевле ремонт. Для мелких станков, большими преимуществами обладают Beta привода, так как часто в одном блоке интегрированы и серво-привода осей + привод шпинделя, или по два-три осевых. Мощность и момент на валу у них ниже и в ремонте они дороже, за счет повышенной интеграции.

Система подачи СОЖ

Станок оснащен системой подачи СОЖ. На станке установлены три сопла, которые обеспечиваю подачу СОЖ непосредственно в зону резания

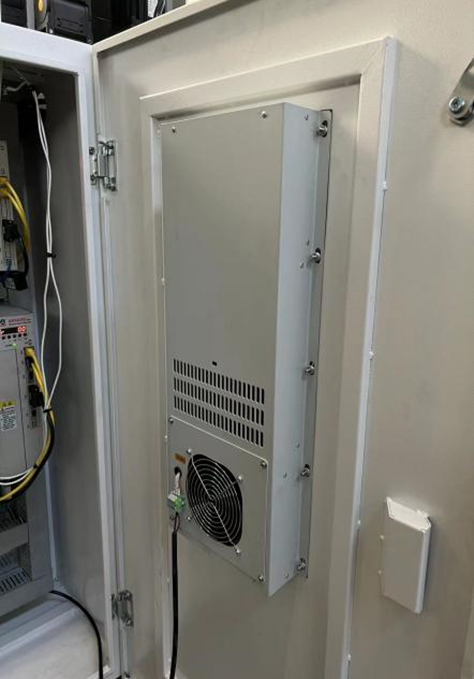

Теплообменник электрошкафа

Теплообменник электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.
