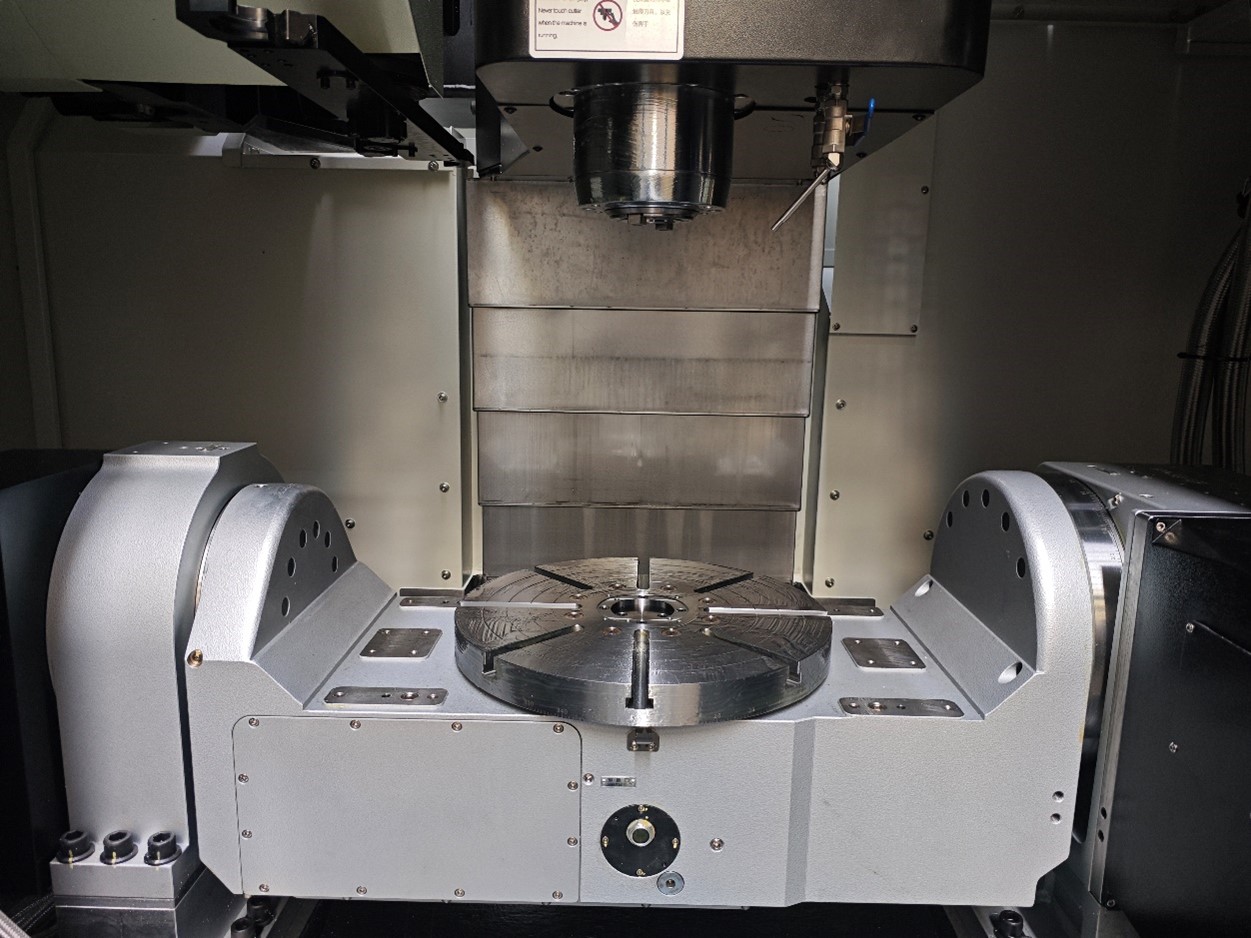

5-осевой вертикальный фрезерный обрабатывающий центр MX400

Данный обрабатывающий центр, сочетающий в себе преимущества традиционных вертикально-фрезерных станков с ЧПУ (жесткость, симметрия, виброустойчивость) и технологии пятиосевой обработки, предназначен для решения широкого спектра задач в автомобильной, аэрокосмической, военной и других отраслях промышленности. Он идеально подходит для изготовления:

• Пресс-форм: Обеспечивает высокую точность и качество поверхности, необходимые для производства качественных пресс-форм.
• Изделий сложной геометрии: Позволяет обрабатывать детали с нелинейными поверхностями, интегрированными формами и другими сложными элементами.
• Серийно-выпускаемых деталей: Гарантирует высокую производительность и стабильность качества при массовом производстве.

Конструктивные особенности:

Станок обладает рядом ключевых особенностей, обеспечивающих его высокую производительность, точность и долговечность:

1. Высокая жесткость и долговременное сохранение точности:

• Основные детали (станина, основание поворотного стола, колонна, шпиндельная бабка): Изготовлены из высококачественного литого под давлением чугуна высокой прочности, прошедшего полную термическую обработку для устранения остаточных напряжений. Наличие усиливающих пластин обеспечивает исключительную прочность, жесткость и устойчивость станка.
• Линейные направляющие (оси X/Y/Z): Роликовые линейные направляющие гарантируют высокую жесткость и отличную динамическую точность перемещений.
• Шарико-винтовой привод (трехкоординатная передача): Тайваньского производства, отличается компактностью, плавностью хода и высокой точностью. Прецизионные подшипники с предварительным натягом с обеих сторон предотвращают потерю точности из-за теплового удлинения, а смазка тонким слоем масла обеспечивает стабильную и жесткую механическую передачу.
• Система отвода стружки: Автоматическая задняя система отвода стружки, интегрированная в основание, обеспечивает чистоту рабочей зоны и хорошую водонепроницаемость.
• Шпиндель: Высокожёсткий шпиндель тайваньского бренда BT40 с консистентной смазкой обеспечивает постоянную и надежную смазку подшипников, что делает его экономичным, экологичным и не требующим длительного обслуживания.

2. Высокая точность и высокие динамические характеристики:

• Шпиндель с прямым соединением: Использует высокоточные радиально-упорные шарикоподшипники, что обеспечивает высокую жесткость и чрезвычайно высокую точность вращения.
• Трехкоординатные роликовые линейные направляющие: Обладают высокой точностью, большой грузоподъемностью и низким трением. Это минимизирует проскальзывание станка на низких скоростях, гарантируя точное позиционирование и высокие динамические характеристики.
• Привод оси Z: Осуществляется мощным двигателем с простой конструкцией и превосходной динамической обратной связью, что обеспечивает точное и быстрое перемещение по оси Z.

3. Высокая эффективность:

• Высокая скорость вращения шпинделя: Достигает 12000 об/мин, что позволяет эффективно обрабатывать различные материалы.
• Высокая скорость быстрого перемещения: По трем осям составляет 30/30/30 м/мин, что значительно сокращает время вспомогательных операций и повышает общую производительность.

4. Высокоточная система управления FANUC 0i MF:

• Современная система управления: Обеспечивает высокую точность контурной обработки, гибкость настроек и интуитивно понятный интерфейс.

5. Широкий диапазон обработки:

• Большие параметры хода: По сравнению со станками аналогичных характеристик, данный обрабатывающий центр предлагает увеличенные параметры хода, что расширяет его возможности для обработки деталей различных размеров.

6. Полностью закрытый защитный кожух:

• Безопасность и эргономика: Полностью закрытый кожух, изготовленный профессиональным производителем листового металла, обеспечивает безопасность оператора, снижает уровень шума и предотвращает разбрызгивание СОЖ.
• Удобство эксплуатации: Смотровое окно позволяет контролировать процесс обработки, а общий дизайн кожуха обеспечивает привлекательный внешний вид и удобство обслуживания.
