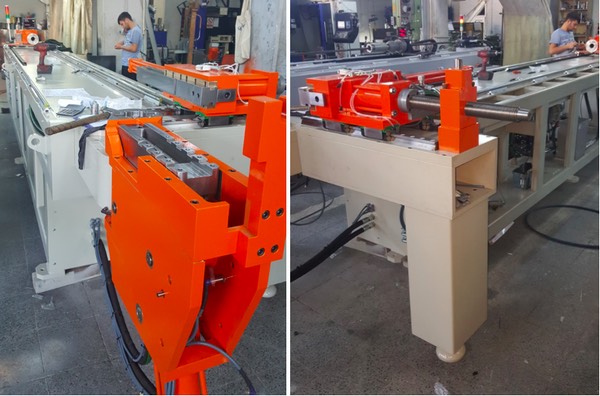

Cansa Makina NC90 Booster Гидравлический полуавтоматический трубогиб

Большие дорновые трубогибы с NC управлением серии NC-HB являются универсальным оборудованием для гибки труб круглого, квадратного, овального и прямоугольного сечения.

Оборудование данной серии имеет гидравлический привод на гибочную голову и используется преимущественно для работы с трубами большого размера.

Наиболее часто станки серии CMH-HB применяются в кораблестроении, атомной энергетике, котлостроении, в изготовлении спортивных тренажеров, в производстве криогенного оборудования и прочих областях, где необходима холодная гибка труб больших диаметров.

Работа с удобным адаптированным интерфейсом NC 90 позволяет быстро производить обучение персонала и производить изделия с высокой точностью и минимальной деформацией трубы даже при гибке на минимальные радиусы. Отличительной особенностью данного оборудования является наличии программного управления (NC) осями гибки, зажима, подачи дорна, прижимной планки, подачи бустера (пресс-сопровождение трубы в процессе гиба), а также автоматическая смазка дорна.

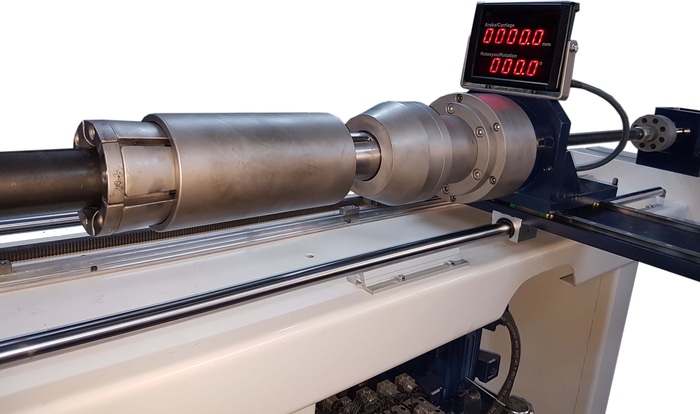

Каретка для удобства позиционирования трубы имеет датчики на подачу и поворот трубы и оснащается упорами для быстрой и удобной работы.

Гидравлические полуавтоматические трубогибы Cansa Makina NC 90 могут быть оснащены системой Booster. Данная опция используется для гибки труб на минимальные радиусы от 1,4 диаметра трубы. Система бустер представляет собой устройство с автоматическим зажимом трубы и автоматическим проталкиванием в зону гиба. Благодаря давлению в зоне гиба, утонение трубы является минимальным. Также система Booster помогает предотвратить образование «гофры» на трубе в процессе гиба.

Преимущества трубогиба NC 90 Booster

  • Гибка гидравликой;
  • Система ЧПУ (контролируется PLC);
  • Возможность работать в ручном и автоматическом режимах;
  • Контроль угла гиба;
  • Гидравлическая подача и возврат дорна;
  • Гидравлический зажим заготовки;
  • Гидравлический прижим;
  • PLC экран ( 5.7 » );
  • 20 углов в одной программе;
  • Охлаждение гидравлической системы;
  • Ручная или автоматическая смазка;
  • Смазка дорна.

Контроль

Сообщения об ошибках на экране (не коды). Пошаговая система считывания:

  • Единая функция изгиба;
  •  Интуитивно понятный интерфейс программы;
  •  Возможность программирования на 0,5 градуса.

Особенности станка

  • Возможность программирования прижимной планки для гибки с перехватом;
  • Регулировка скорости гиба и возможность аварийной остановки;
  • Возможность «догибки» и программирования во время гиба;
  • Компоненты станка представлены от ведущих европейских производителей;
  • Каретка для подачи и поворота трубы в пространстве (дополнительная опция);

Технические характеристики

Максимальный диаметр трубы89,9 мм
Максимальная толщина стенки5 мм
Макс. радиус гиба (CLR)275 мм
Макс. угол (˚)190
Скорость гибки (˚/sn)35
Мощность двигателя22 кВт
Рабочая длина4000 мм
Точность гиба±0,1 мм
Объем бака гидравлики160 л
Максимальное усилие гидравлики220 Бар
Масса станка4250 кг
Длина5000 мм
Ширина1850 мм
Высота1400 мм
Максимальный диаметр трубы
89.9 мм
Максимальная толщина стенки
5 мм
Макс. радиус гиба (CLR)
275 мм
Макс. угол
190 (˚)
Скорость гибки
35 (˚/sn)
Мощность двигателя
22 кВт
Рабочая длина
4000 мм
Точность гиба
±0,1 мм
Объем бака гидравлики
160 л
Максимальное усилие гидравлики
220 Бар
Масса станка
4250 кг
Габариты, ДхШxB
500x185x140 см
