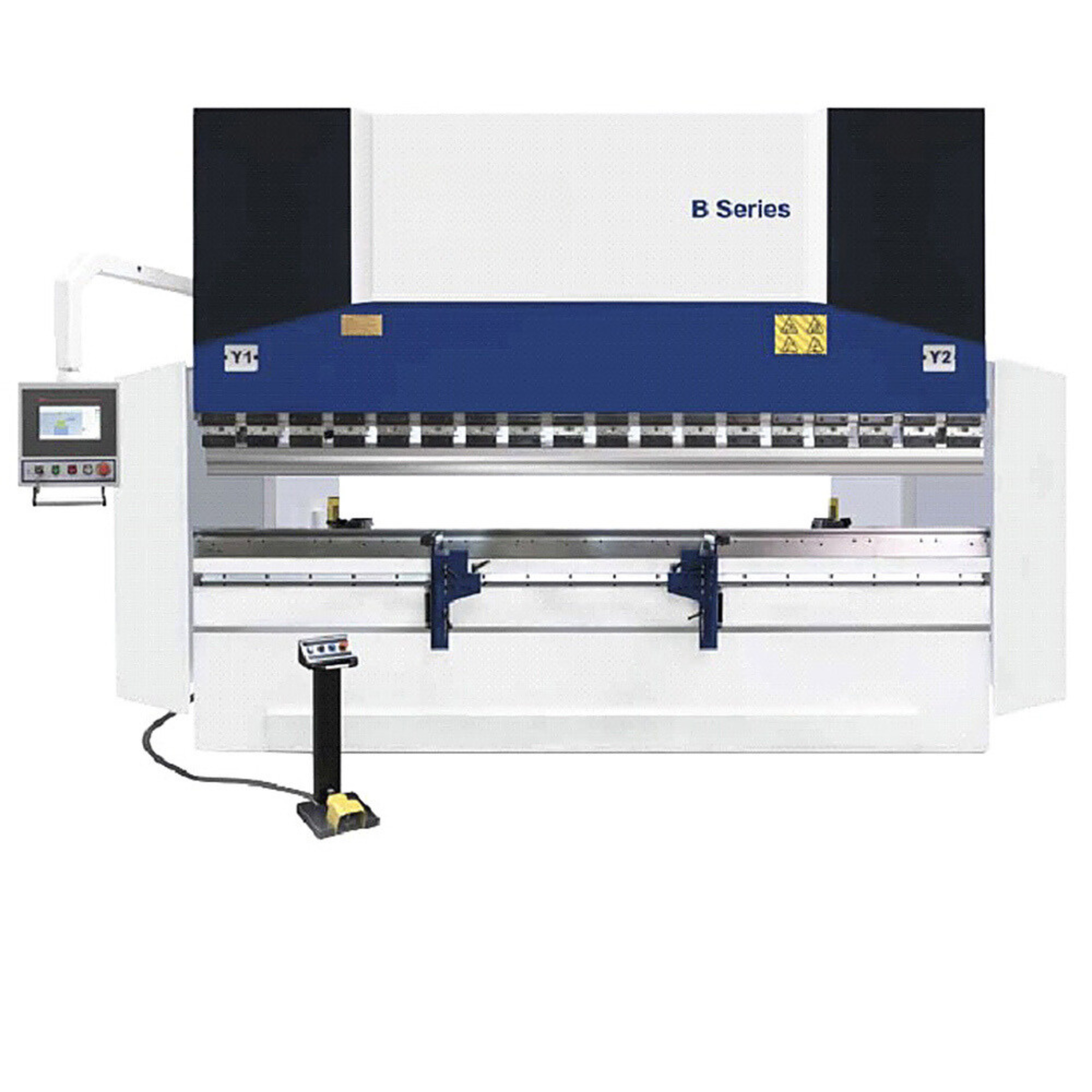

ГИДРАВЛИЧЕСКИЕ ЛИСТОГИБОЧНЫЕ СТАНКИ MVD СЕРИИ B

Линейка листогибочных станков MVD iBend серии B – это самая популярная серия листогибочных прессов предназначенных для гибки листовой стали. Все элементы, такие как оптические линейки, гидростанция, задние упоры, клапана, электрика, блоки управления, держатели матрицы и пуансонов изготовлены в Европе. Также, имеется возможность: Y1,Y2,X — 3-и оси стандарт, входит в комплектацию Y1,Y2,X+R — 4 оси Y1,Y2,X,R,Z1,Z2 — 6 осей Y1,Y2,X,R,Z1,Z2+X5 — 7 осей Y1,Y2,X1,X2,R1,R2,Z1,Z2 — 8 осей Ход траверсы «B» серии — 260 мм, Просвет — 465 мм, зев в стандартном исполнении — 410 мм.

Стандартная комплектация листогибочного гидравлического пресса MVD B

  • система управления ЧПУ ESA S630 с цветным 10-ти дюймовым сенсорным дисплеем и 2D-моделированием;
  • три управляемые рабочие оси — Y1,Y2,X;
  • подвижные усиленные передние направляющие;
  • GIVI Misure — линейки оптические (погрешность ±0,005 мм);
  • задний упор 500 мм (точность ±0,03 мм) на шаговом двигателе переменного тока с инвертором (MVD);
  • задний упор 750 мм (точность ±0,03 мм) на сервоприводах фирмы Unimec (Италия);
  • пуансонодержатель быстросъемный ручной Promecam;
  • ход траверсы- 260 мм, глубина горловины (зева) – 410 мм, просвет — 465 мм;
  • стандартная матрица (85°, H:60, 60×60 мм, 4 ручья: V=16-22-35-50 мм) и стандартный пуансон (R:08,H:67, 85°);
  • стол для матрицы европейского типа – узкий стол, специально разработанный компанией MVD;
  • на корпусе имеется LED подсветка.

Варианты комплектаций листогибочного пресса MVD Bразличные по осям

  • 3 оси (стандартная комплектация) — Y1,Y2,X;
  • 4 оси — Y1,Y2,X+R;
  • 6 осей — Y1,Y2,X,R,Z1,Z2;
  • 7 осей — Y1,Y2,X,R,Z1,Z2+X5;
  • 8 осей — Y1,Y2,X1,X2,R1,R2,Z1,Z2.

Дополнительные опции листогибочного гидравлического пресса MVD B

  • двух-, четырех-, пяти-, шести- осевые задние упоры Unimec (Италия);
  • пневматическая система поддержки тонких листов;
  • автоматическая система поддержки листа AP01/AP02, расположенная на передней части листогиба;
  • автоматическая система смазки;
  • пневматические (EUROSTAMP, TEDA) или гидравлические держатели пуансона (ROLLERI ROL 200, WILA NSCL);
  • держатели матрицы ручные (WILA, AMERICAN) или с гидравлическим приводом (WILA NSCR);
  • возможность установки кондиционера для шкафа управления;
  • автоматическая или ручная система компенсации прогиба стола WILA (Нидерланды);
  • система подогрева/охлаждения гидравлического масла;
  • увеличенный стол для установки матрицы;
  • возможность увеличения: зева (горловины) станка, толщины станины, мощности станка;
  • система измерения угла MITUTOYO;
  • возможность замены системы управления ЧПУ: DELEM (DA-53T, DA-58T, DA-66T); ESA (S640, S650, S650W); CYBELEC (CybTouch 12, CybTouch 15, CybTouch 8 PS);
  • передняя световая или лазерная системы защиты рук оператора (AKAS II, AKAS FPCS, AKAS III, DSP, MSD);
  • задний многолучевой оптический барьер;
  • дополнительные пальцы заднего упора;
  • лазерный контроль угла гиба.

Технические характеристики

Номинальное усилиет175
Рабочая длина стола (A)мм3700
Расстояние между опорами (B)мм3200
Ход траверсы (С)мм260
Открытая высота (J)мм465
Горловина опор (D)мм410
Высота стола (E)мм955
Углубление (F)мм
Скорость стандартного заднего упора (ось X)мм/сек500
Скорость двух осевого заднего упора (ось X/ось R)мм/сек500/300
Задний упор (ось X)мм750
Длина (G)мм5300
Высота (H)мм2990
Ширина (L)мм2430
Скорость быстрого подводамм/сек180
Рабочая скоростьмм/сек10
Скорость возвратного ходамм/сек130
Масляный бакл180
Мощность двигателякВт15
Массатонн10.5

Общая таблица станков MVD iBend серии B

Общая таблица станков MVD iBend серии А
Максимальное усилие
175 т
Рабочая длина
3700 мм
Высота рабочего стола
955 мм
Мощность двигателя
15 кВт
Габариты, ДхШxB
530х243х299 см
Масса станка
10500 кг
