ГИДРАВЛИЧЕСКИЕ ЛИСТОГИБОЧНЫЕ СТАНКИ MVD СЕРИИ C

Линейка листогибочных станков MVD iBend серии C – это популярная серия листогибочных прессов предназначенных для гибки листовой стали. Такие элементы как оптические линейки, гидростанция, задние упоры, клапана, электрика, блоки управления, держатели матрицы и пуансонов изготовлены в Европе.

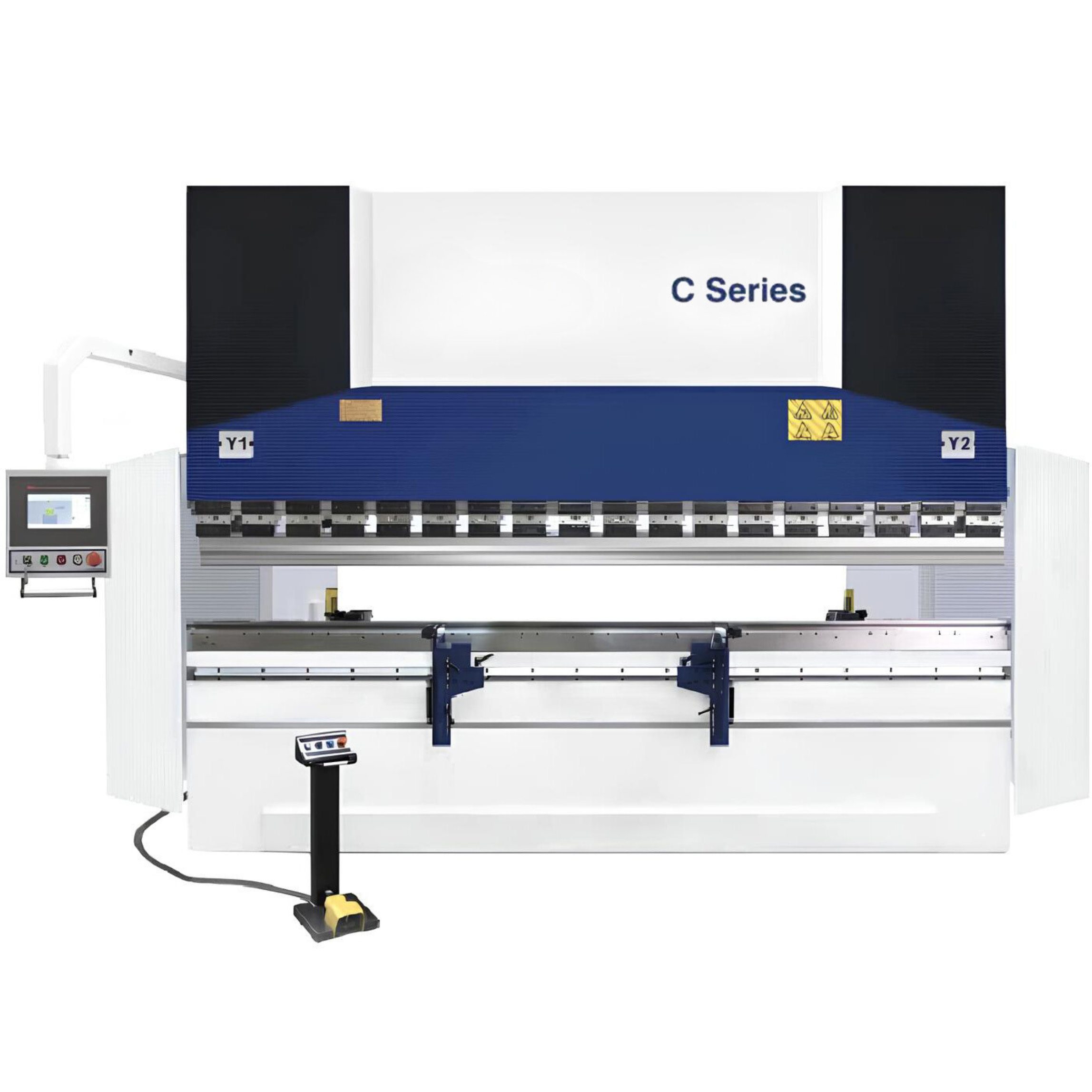

Листогибочный пресс MVD iBend C135-3100 — это промышленный гидравлический станок турецкого производства, предназначенный для гибки стальных листов. Данная модель относится к линейке 4-х осевых листогибочных прессов MVD серии C, которые отличаются надежностью, высокой производительностью, точностью, простотой и экономичностью. Порядка 80% комплектующих станка Европейского производства.

Стандартная комплектация листогибочного гидравлического пресса MVD C:

  • система управления ЧПУ ESA S640;
  • четыре управляемые рабочие оси — Y1,Y2,X,R;
  • подвижные усиленные передние направляющие;
  • ручная система компенсации прогиба WILA;
  • оптические линейки GIVI Misure (погрешность ±0,005 мм);
  • задний упор 750 мм на сервоприводах (точность позиционирования ±0,03 мм);
  • быстросъемный ручной пуансонодержатель Promecam;
  • ход траверсы- 310 мм, глубина горловины (зева) – 410 мм, просвет — 515 мм;
  • стандартная матрица (85°, H:60, 60×60 мм, 4 ручья: V=16-22-35-50 мм) и стандартный пуансон (R:08,H:67, 85°);
  • стол для матрицы европейского типа – узкий стол, специально разработанный компанией MVD;
  • LED подсветка на корпусе.

Варианты комплектаций листогибочного пресса MVD C различные по осям:

  • 4 оси (стандартная комплектация) — Y1,Y2,X+R;
  • 6 осей — Y1,Y2,X,R,Z1,Z2;
  • 7 осей — Y1,Y2,X,R,Z1,Z2+X5;
  • 8 осей — Y1,Y2,X1,X2,R1,R2,Z1,Z2.

Дополнительные опции листогибочного гидравлического пресса MVD C:

  • пневматическая система поддержки тонких листов;
  • автоматическая система поддержки листа AP01/AP02, расположенная на передней части листогиба;
  • возможность увеличения количества осей заднего упора до 6-ти-8-ми (Х,R+);
  • автоматическая система смазки;
  • пневматические (EUROSTAMP, TEDA) или гидравлические (ROLLERI ROL 200, WILA NSCL) держатели пуансона;
  • держатели матрицы с гидравлическим приводом (WILA NSCR) или ручные (WILA, AMERICAN);
  • возможность установки кондиционера для шкафа управления;
  • автоматическая или ручная система компенсации прогиба стола WILA (Нидерланды);
  • система подогрева/охлаждения гидравлического масла;
  • увеличенный стол для установки матрицы;
  • возможность увеличения: хода заднего упора, зева (горловины) станка, толщины станины, мощности станка;
  • система измерения угла MITUTOYO;
  • возможность замены системы управления ЧПУ: DELEM (DA-66T, DA-69T); ESA (S650, S650W); CYBELEC (CybTouch 12, CybTouch 15);
  • передняя световая или лазерная системы защиты рук оператора (AKAS II, AKAS FPCS, AKAS III, DSP, MSD);
  • задний многолучевой оптический барьер;
  • дополнительные пальцы заднего упора;
  • лазерный контроль угла гиба.

Технические характеристики

Усилиет135
Длина гибамм3100
Расстояние между опорамимм2600
Ход траверсымм310
Просветмм515
Зевмм410
Подвод балкимм/сек21
Возврат балкимм/сек130
Скорость гибкимм/сек10
Масляный бакл180
Мощность двигателякВт11
Габариты ДхШхВмм5150х2650х2950
Вескг8950

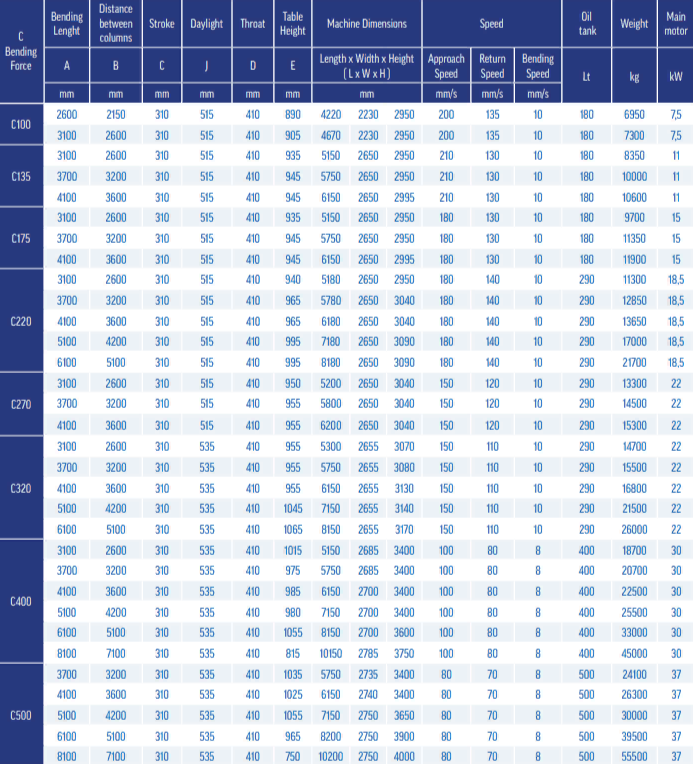

Общая таблица станков MVD iBend серии C

Общая таблица станков MVD iBend серии C
Максимальное усилие
135 т
Рабочая длина
3100 мм
Высота рабочего стола
935 мм
Мощность двигателя
11 кВт
Габариты, ДхШxB
515х265х295 см
Масса станка
8950 кг
