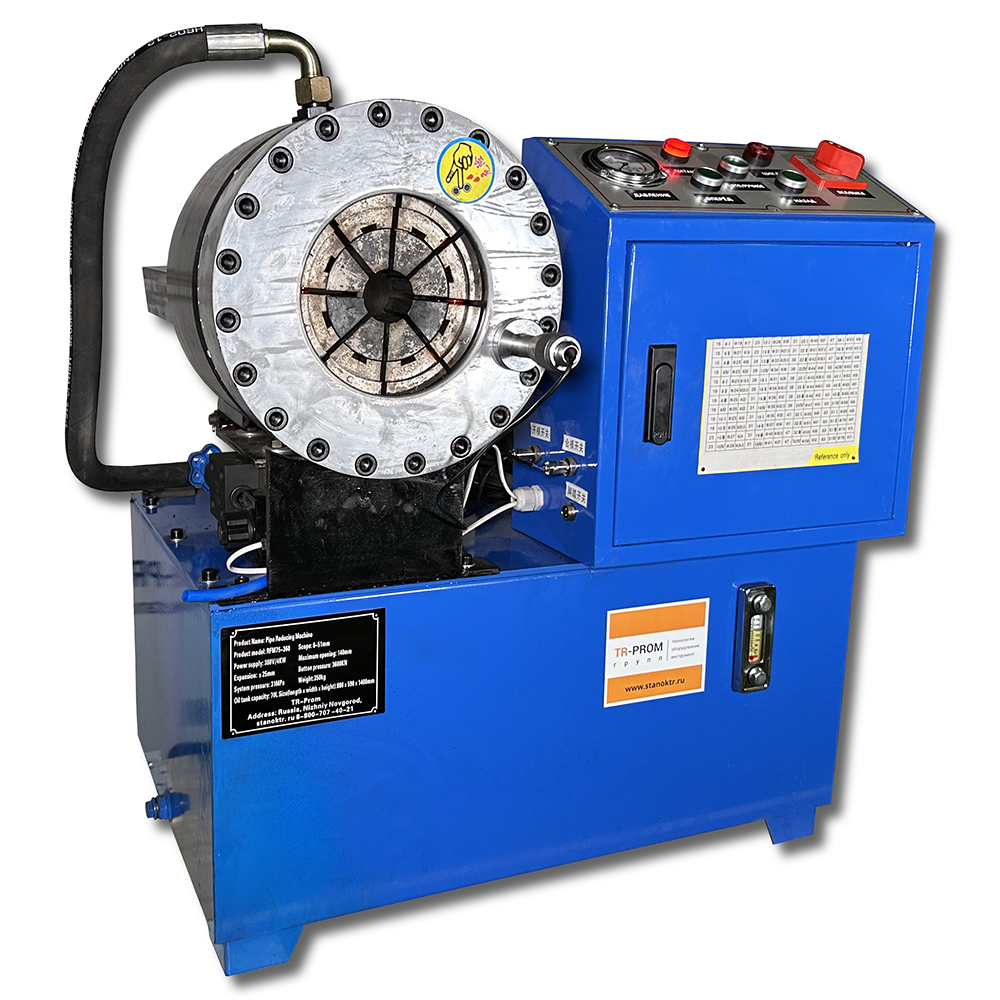

Станок СР 360 способен редуцировать трубы различного сортамента и материалов: алюминиевые, электросварные из черных сталей, нержавеющие, трубы ВГП и пр.

Перед отправкой с завода станок СР 360 проходит обязательную предпродажную подготовку и испытания.

Принцип работы

Основной рабочий узел СР 360 – гидравлический цилиндр двустороннего действия, в котором перемещается плунжер, имеющий коническую внутреннюю поверхность. При перемещении плунжер воздействует на зажимы, обеспечивающие равномерное распределение давления при обжатии трубы.

Особености станка СР 360

• Компактные габариты, минимальные требования к размещению станка;
• Гидравлическая система с рабочим давлением 31.5 МПа;
• Ручной и автоматический цикл работы на выбор;
• Звуковое обозначение при полном смыкании рабочих кулачков;
• Манометр давления на главной панели станка;
• Быстросъемный инструмент, не требующий специального обслуживания;
• Мобильная педаль старта автоматического смыкания кулачков;
• Возможность установки обжимной головки в вертикальном положении.

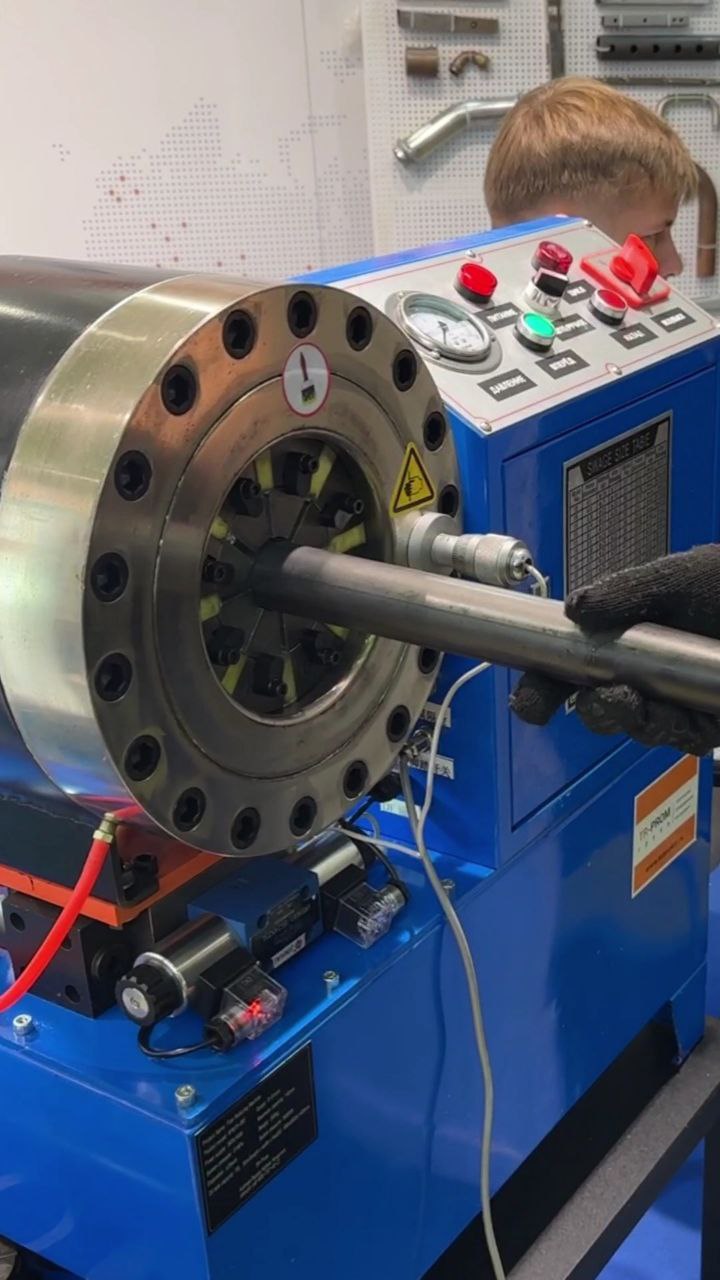

Обжимная головка с регулятором конечного диаметра

Обжимная головка представляет собой гидравлический цилиндр двухстороннего действия, в котором перемещается плунжер, имеющий коническую внутреннюю поверхность. При перемещении плунжер воздействует на опорные кулачки и тем самым приводит их в движение.

Регулятор с датчиком позволяет зафиксировать головку в необходимом положении, тем самым отрегулировать конечный наружный диаметр редуцируемой части.

Гидравлическая система

Имеет простое исполнение и состоит из привода 4 кВт, гидронасоса, бака, объемом 70 литров, а также гидрораспределителя.

Все элементы удобно размещены и укомплектованы вместе.

Не требует постоянного технического обслуживания.

Давление в системе порядка 31.5 МПа.

Система управления

Устройство автоматики на станке позволяет осуществить два режима работы: ручное управление и автоматическое.

Манометр отображает рабочее давление в системе; сигнальные лампы отображают питание и конечное смыкание кулачков; три кнопки управления, одна из которых переключает режимы работы, две другие отвечают за смыкание и размыкание кулачков.

Универсальный комплект оснастки

10 комплектов рабочих кулачков, позволяющих закрыть большую часть заготовительных потребностей, уже входит в стоимость станка (15/19/23/26/31/36/41/47/55/63).
