Автоматы продольного точения: выбор станка, особенности технологии, преимущества и применение в серийном производстве

Современное машиностроение стремительно движется в сторону увеличения производительности, повышения точности обработки и сокращения себестоимости продукции. Особенно актуальны эти задачи для предприятий, выпускающих большие партии деталей малого диаметра, где даже минимальные отклонения могут привести к браку или снижению ресурса готового изделия. Именно поэтому всё больше производителей выбирают станки продольного точения — специализированное оборудование, способное обеспечить высокоточную обработку сложных деталей в полностью автоматическом режиме.

Станки продольного точения, также известные как Swiss Type, сегодня считаются одним из наиболее эффективных категорий станков для серийного и массового производства деталей из пруткового материала. Они широко используются в сфере медицинского производства, производство измерительной и контрольной аппаратуры, автомобилестроении, аэрокосмической отрасли, производстве гидравлических систем, электроники и высокоточного крепежа.Главная особенность данной технологии заключается в уникальной кинематике обработки. В отличие от классических токарных станков, где подача осуществляется за счет перемещения инструмента, в АПТ движение по оси обрaботки выполняет сама заготовка. Пруток перемещается через направляющую втулку непосредственно в зону резания, а инструмент остается неподвижным. Именно этот принцип обеспечивает исключительную жесткость системы и позволяет изготавливать детaли с высокой точностью дaже при большом отношении длины к диаметру.

История появления технологии Swiss Type

История автоматов продольного точения начинается в конце XIX века в Швейцарии. В тысяча восемьсот восьмедесятом году инженерно-технические специалисты города Мутье разработали специальный станок для производства миниатюрных деталей часовых механизмов. Развитие часовой промышленности требовало оборудования, способного серийно выпускать тысячи идентичных компонентов с микронной точностью.Конструкция оказалась настолько удачной, что со временем технология распространилась далеко за пределы часового производства. Сегодня автоматы продольного точения используются практически во всех отраслях промышленности, где требуется высокая точность, стабильность размеров и максимальная производительность.

Что такое автомат продольного точения

АПТ представляет собой многофункциональный обрабатывающий центр, предназначенный для изготовления прутковых заготовок небольшого и среднего диаметра.

Главные различия от традиционного токарного станка заключается в наличии подвижной бабки и направляющей втулки. Заготовка поддерживается непосредственно в зоне резания, благодаря чему исключаются колебания и деформации даже при обработке длинных деталей малого диаметра.

Фактически автомат продольного точения объединяет возможности токарного, сверлильного и фрезерного оборудования в одной машине. На таком станке можно выполнять полный цикл изготовления детали без её переустановки и передачи на другие станки.

Как работает автомат продольного точения

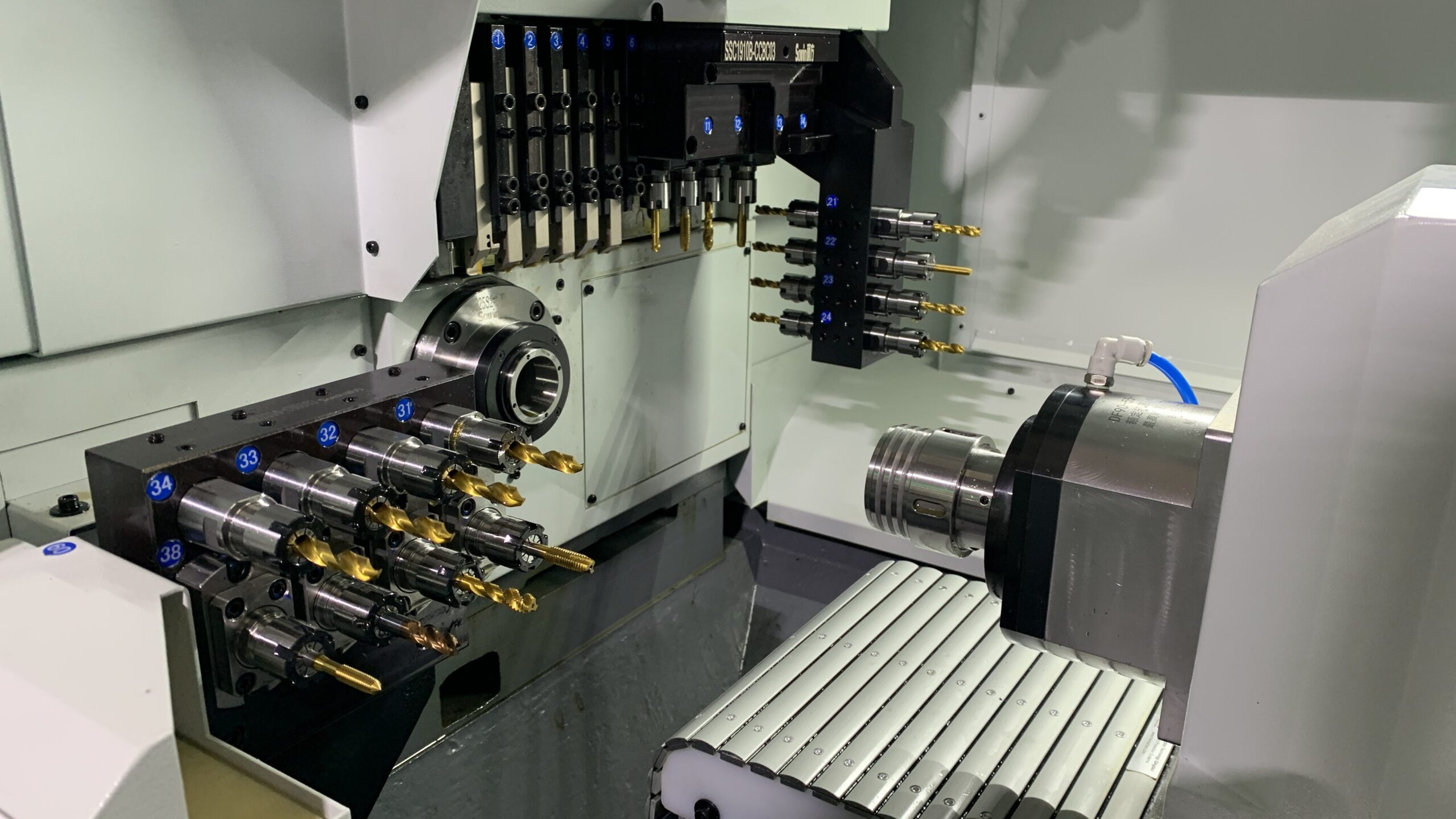

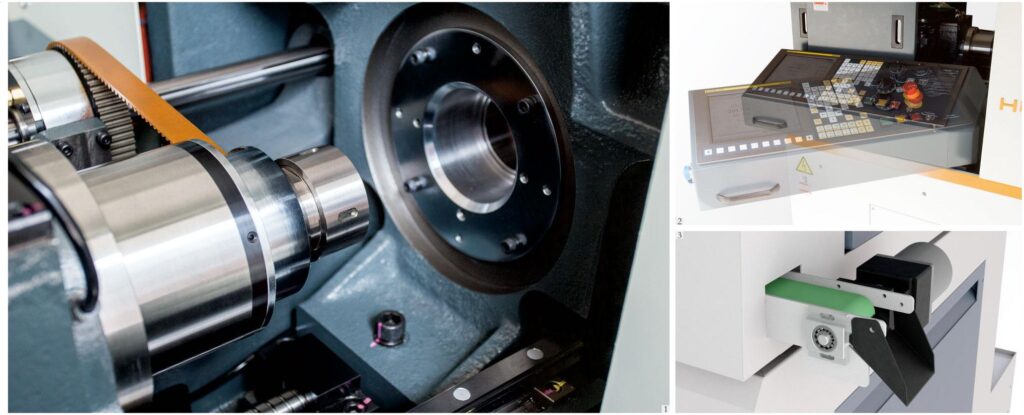

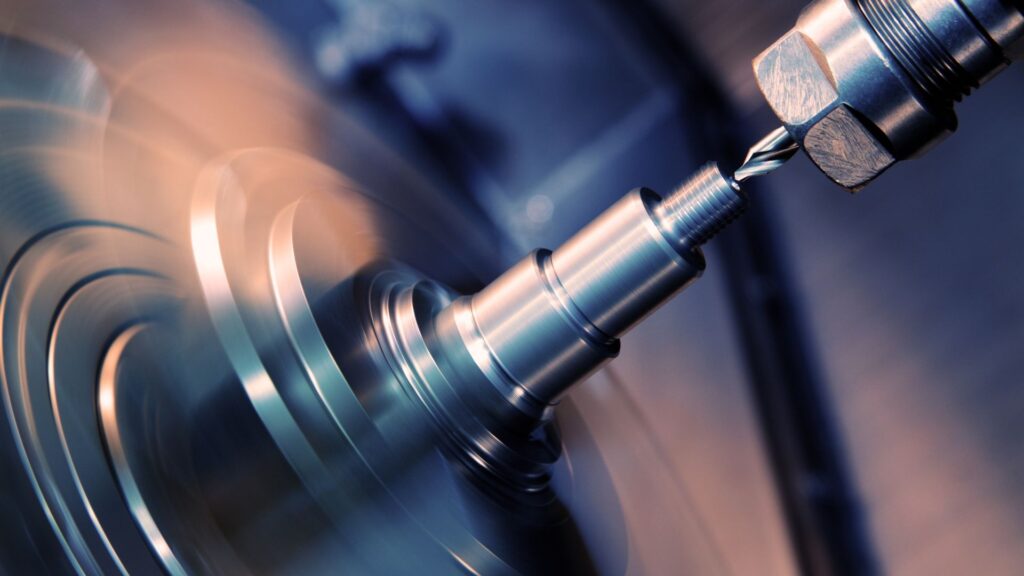

Основным рабочим элементом является главный шпиндель, в котором закрепляется прутковая заготовка. Пруток проходит через направляющую втулку, расположенную максимально близко к зоне резания.

Во время обработки подача осуществляется перемещением шпиндельной бабки вместе с заготовкой. Благодаря этому силы резания воспринимаются непосредственно в месте поддержки материала, что обеспечивает высокую жесткость системы.

Большинство современных станков АПТ оснащаются:

• главным шпинделем;
• контршпинделем;
• системой приводного инструмента;
• несколькими инструментальными суппортами;
• осью С для позиционирования шпинделя;
• дополнительными осями Y;

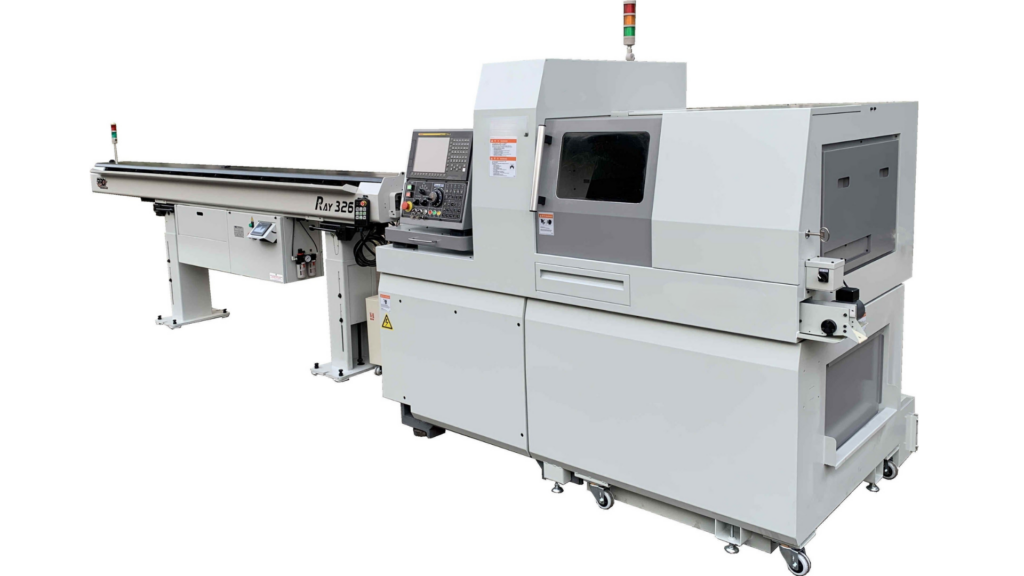

• автоматическим барфидером;
• системой стружкиудаления;
• насосом высокого давления для подачи смазочно охлаждающей жидкости

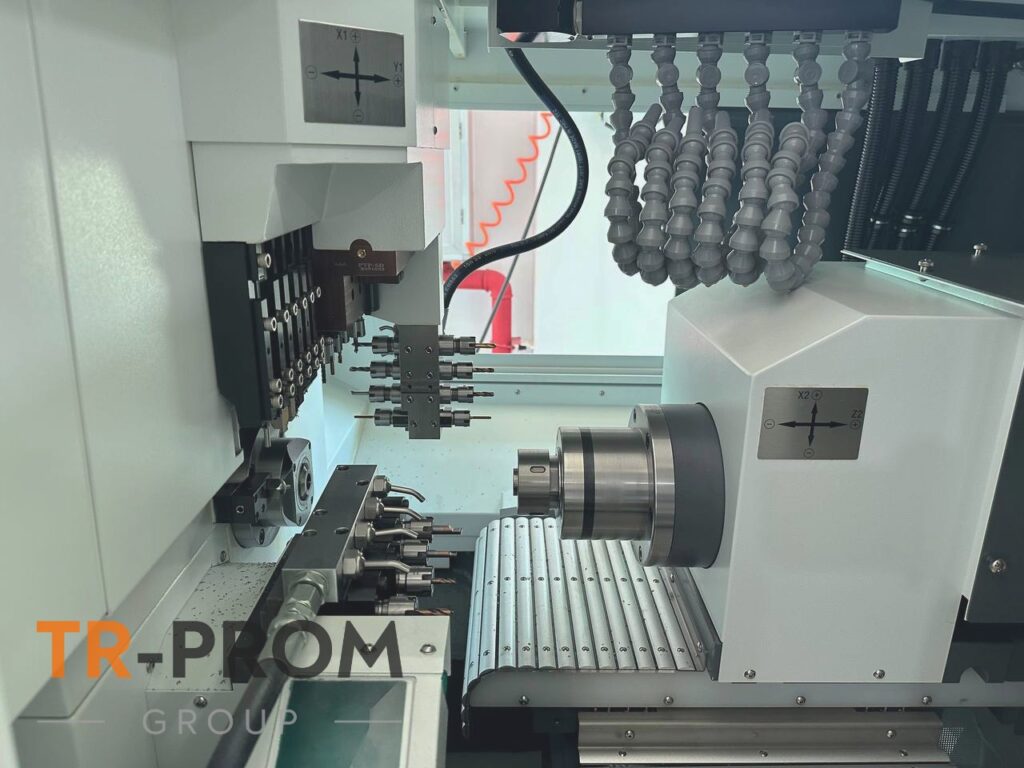

После завершения обработки основной стороны детали контршпиндель автоматически перехватывает заготовку и выполняет операции на противоположном торце. Благодаря синхронной работе шпинделей многие операции выполняются одновременно, что значительно уменьшает время цикла.

Почему АПТ идеально подходят для длинных деталей

Одним из главных преимуществ технологии является возможность обработки деталей с практически неограниченным соотношением длины к диаметру.

На стандартном станке токарной обработки длинная тонкая заготовка неизбежно начинает вибрировать и прогибаться под воздействием сил резания. Для решения этой проблемы приходится использовать люнеты, специальные приспособления и снижать режимы резания.

На АПТ эта проблема решается конструктивно. Направляющая втулка располагается в непосредственной близости от зоны резания и обеспечивает постоянную поддержку прутковой заготовки во время обработки. Благодаря этому исключаются вибрации и прогиб материала, что позволяет сохранять высокую точность размеров даже при изготовлении длинных и тонких деталей малого диаметра.

Такая схема обработки делает автоматы продольного точения оптимальным решением для производства валов, штифтов, медицинских винтов, осей, прецизионного крепежа и других изделий, где предъявляются повышенные требования к геометрической точности, качеству поверхности и стабильности параметров в серийном производстве.

Именно эта особенность сделала автоматы продольного точения незаменимыми в производстве изделий с высоким требованием к геометрической точности и качеству поверхности.

Преимущества автоматов продольного точения

Высочайшая степень соответствия заданным параметрам.

Благодаря направляющей втулке и особой кинематике станок обеспечивает минимальные вибрации и высокую стабильность размеров. Современные модели позволяют получать детали с допусками в несколько микрон и поддерживать одинаковое качество на протяжении всей производственной серии.

Максимальная производительность

Автоматизация подачи материала, синхронная работа главного шпинделя и контршпинделя, применение нескольких инструментальных блоков значительно сокращают машинное время. На многих производствах один автомат продольного точения способен заменить сразу несколько единиц традиционного оборудования.

Полный цикл обработки за одну установку

Оборудование оснащается шестью и более управляемыми элементами, многофункциональными суппортами. Благодаря этому за один цикл выполняются работы по обработке детали: точение, сверление, фрезерование, растачивание и нарезание резьбы.

На выходе получается полностью готовое изделие, которое зачастую не требует дополнительной механической обработки.

Снижение количества брака

Каждая дополнительная переустановка детали увеличивает риск появления погрешностей базирования. Автоматы продольного точения позволяют исключить большинство промежуточных операций и обеспечить стабильную повторяемость размеров.

Сокращение себестоимости продукции

За счет высокой производительности, уменьшения количества оборудования на участке и минимизации ручного труда значительно снижается стоимость изготовления каждой детали.

Для серийного производства это становится одним из ключевых факторов экономической эффективности.

Сферы применения АПТ

Сегодня станки продольного точения используются в наиболее технологичных промышленных отраслях.

Отрасль здравоохранения

Оборудование применяется для изготовления стоматологических имплантатов, костных винтов, хирургических инструментов, элементов эндопротезирования и компонентов медицинского оборудования.

Авиационно-космическая отрасль

На автоматах продольного точения производят элементы авиационных турбин, детали гидравлических систем, компоненты двигателей, прецизионный крепеж и ответственные соединительные элементы.

Автомобилестроение

Станки используются для выпуска деталей топливной аппаратуры, форсунок, валов, втулок, компонентов трансмиссий и систем управления.

Электронная промышленность

Высокая точность оборудования позволяет изготавливать контакты, разъемы, штыри, корпуса датчиков и другие миниатюрные компоненты электронной техники.

Часовое производство

Именно здесь технология появилась более ста лет назад и по-прежнему остается востребованной при изготовлении сложных деталей механизмов и прецизионных узлов.

Как выбрать автомат продольного точения

Выбор АПТ напрямую влияет на производительность предприятия, качество выпускаемой продукции и себестоимость деталей. Несмотря на схожий принцип работы, современные станки швейцарского типа существенно отличаются по техническим характеристикам, количеству осей, инструментальному оснащению и уровню автоматизации. Поэтому при подборе оборудования важно ориентироваться не только на стоимость станка, но и на реальные производственные задачи.

Определите тип и объем производства

Если предприятие ориентировано на массовый выпуск одной или нескольких деталей, стоит рассматривать высокопроизводительные модели с расширенным инструментальным оснащением, контршпинделем и автоматической системой подачи прутка. Такие станки позволяют работать практически без участия оператора и обеспечивают минимальную себестоимость единицы продукции.

Учитывайте максимальный диаметр прутка

Одним из ключевых параметров является максимальный диаметр обрабатываемого материала. Большинство АПТ рассчитаны на работу с прутком диаметром от 1 до 42 мм.

При выборе важно учитывать не только текущие задачи производства, но и возможное расширение ассортимента продукции в будущем. Запас по диаметру позволит избежать необходимости преждевременной модернизации оборудования.

Оцените сложность деталей

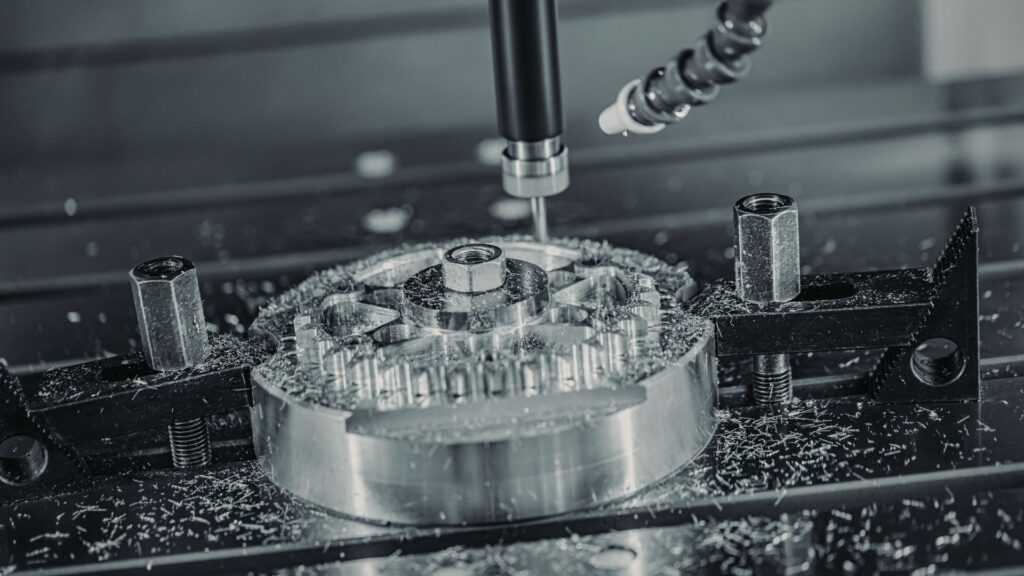

Чем сложнее геометрия изделий, тем больше возможностей должен иметь станок.

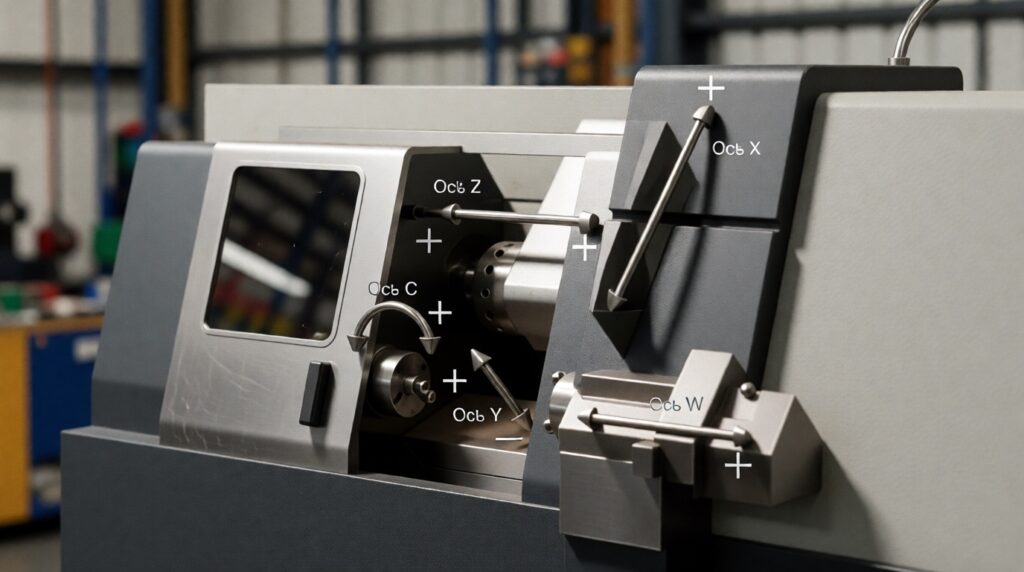

Для простых токарных операций достаточно базовой конфигурации. Однако если требуется выполнять сверление под углом, фрезерование пазов, обработку шлицев, нарезание резьбы и другие сложные операции за один установ, следует выбирать модели с:

• приводным инструментом;
• осью С;
• осью Y;
• контршпинделем;
• несколькими инструментальными блоками.

Современные автоматы продольного точения выполняют полный цикл обработки детали без передачи на другое оборудование, что значительно повышает производительность и точность изготовления.

Обратите внимание на количество инструментальных позиций

Количество инструментальных мест напрямую определяет технологические возможности станка.

Для выпуска сложных деталей желательно наличие большого числа инструментальных позиций, позволяющих одновременно использовать резцы, сверла, фрезы, метчики и специальные инструменты. Это сокращает время переналадки и повышает эффективность работы оборудования.

Некоторые современные модели позволяют устанавливать более 30 инструментов одновременно, включая приводной инструмент для выполнения фрезерных операций.

Наличие контршпинделя

Контршпиндель является одним из наиболее важных элементов современного автомата продольного точения.

Он позволяет автоматически перехватывать деталь после обработки основной стороны и выполнять операции на противоположном торце без дополнительного базирования. В результате деталь полностью изготавливается за один цикл, что существенно сокращает время производства и исключает накопление погрешностей.

Для предприятий, выпускающих сложные детали с обработкой с двух сторон, наличие контршпинделя практически обязательно.

Возможности системы ЧПУ

Современные автоматы продольного точения оснащаются системами управления Fanuc, Mitsubishi или Syntec.

При выборе оборудования рекомендуется обращать внимание не только на производителя ЧПУ, но и на функциональность системы:

• поддержка многоканального программирования;
• синхронизация шпинделей;
• управление приводным инструментом;
• возможность интеграции с CAD/CAM-системами;
• удаленный мониторинг работы оборудования.

Чем шире функционал системы управления, тем проще реализовать сложные технологические процессы и повысить эффективность производства.

Требования к точности обработки

Если производство связано с медицинскими изделиями, компонентами авиационной техники, электроникой или приборостроением, необходимо выбирать оборудование с высокой термостабильностью и прецизионной механикой.

Качественные автоматы продольного точения способны обеспечивать повторяемость размеров в пределах нескольких микрон даже при длительной непрерывной работе.

Автоматизация производства

Для получения максимальной производительности станок должен быть оснащен дополнительными системами автоматизации:

• барфидером для подачи прутка;
• транспортером удаления стружки;
• ловушкой для готовых деталей с конвейером ;
• системой контроля инструмента;
• насосом высокого давления для подачи СОЖ.

Подобная комплектация позволяет организовать длительную автономную работу оборудования и существенно снизить нагрузку на персонал.

Наличие сервисной поддержки

Даже самый современный станок требует регулярного обслуживания и квалифицированной технической поддержки.

При выборе поставщика важно учитывать:

• наличие сервисной службы;
• склад запасных частей;
• возможность обучения операторов;
• выполнение пусконаладочных работ;
• техническое сопровождение после ввода оборудования в эксплуатацию.

Профессиональная сервисная поддержка напрямую влияет на надежность работы оборудования и скорость решения возникающих производственных задач.

Итоги

Выбор автомата продольного точения должен основываться не только на технических характеристиках оборудования, но и на задачах конкретного производства. Необходимо учитывать тип выпускаемых деталей, объемы производства, требования к точности, количество технологических операций и перспективы развития предприятия.Грамотно подобранный автомат продольного точения дает возможность организовать полный цикл изготовления на одном станке, увеличить производительность, сократить производственные затраты и обеспечить стабильно высокое качество деталей даже при выпуске крупных серий.
