Гибка толстолистового металла — одна из наиболее сложных и ответственных операций в металлообработке. Сегодня стальной лист большой толщины применяется в производстве резервуаров, труб, металлоконструкций, корпусов машин, строительных элементов, судовых секций и многого другого. Чтобы придать материалу необходимую форму без потери прочности и геометрии, используются специальные листогибочные вальцы. Оттого, насколько правильно подобрана модель станка, зависит качество будущего изделия, производительность предприятия и себестоимость работ.

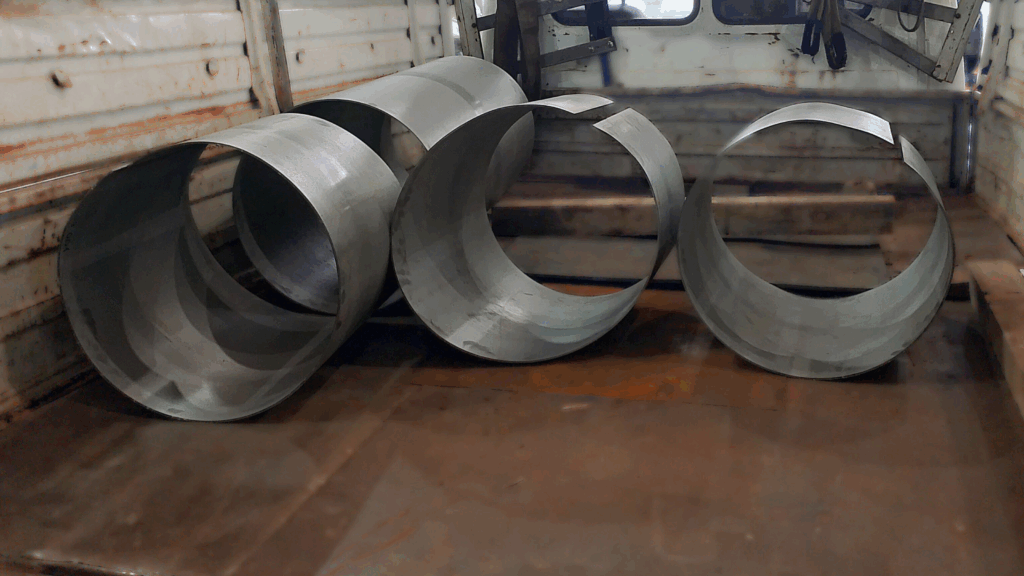

Современные вальцы позволяют формировать цилиндры, конусы, сегменты обечаек и пространственные детали из листа толщиной от нескольких миллиметров до десятков миллиметров. Однако работа с толстым металлом требует не только мощной, но и точной техники. Ошибка в выборе диаметра валков, усилия или типа конструкции может привести к деформации, разрыву листа или искажению геометрии изделия.
Что такое вальцы и как они работают
Вальцы — это листогибочные станки, оборудованные системой роликов (валков), которые создают давление на листовой металл. В зависимости от движения и расположения валков, лист постепенно изгибается, приобретая заданный радиус или форму.
В промышленности используются два основных типа:
Трёхвалковые вальцы

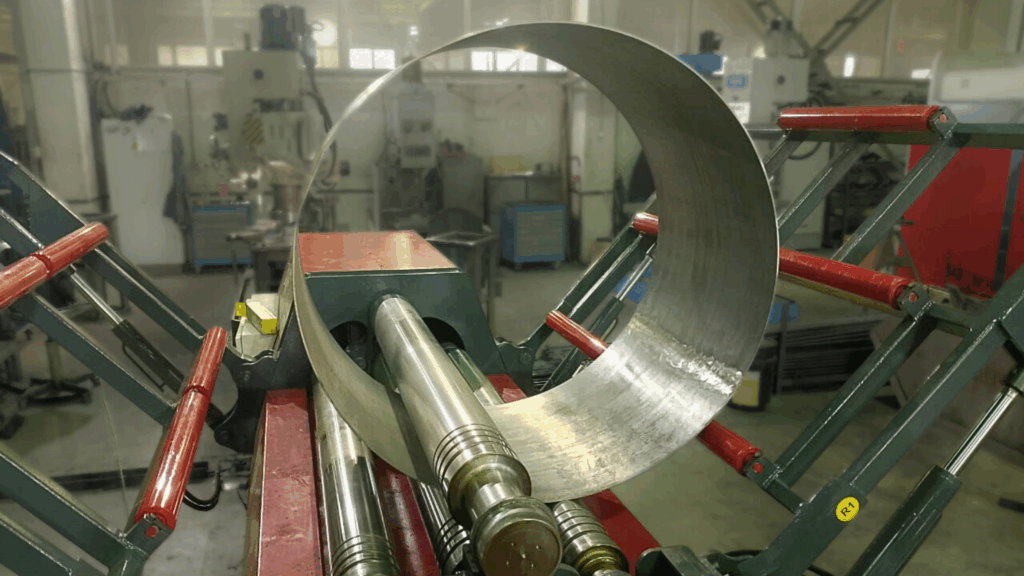

Это универсальные листогибочные станки с оптимальным сочетанием мощности и точности. Верхний вал выполняет основную работу по гибке, а два нижних служат опорой и обеспечивают подачу листа. Трёхвалковая конструкция идеально подходит для толстолистовой стали — такие машины доступны как в механическом, так и в гидравлическом исполнении.
Четырёхвалковые вальцы
Станки с четырьмя валками отличаются повышенной производительностью и удобством при работе с крупными и тяжелыми листами. Нижние валки фиксируют материал, а верхний и боковой вал формируют радиус. Четырёхвалковая схема обеспечивает:
- более точное управление листом;
- возможность выполнять предварительное подгибание кромок;
- минимизацию отходов;
- стабильность при серийном производстве.
Для гибки толстого металла чаще всего выбирают трёхвалковые и четырёхвалковые гидравлические вальцы, способные развивать большое усилие и работать с листами от 10 мм и выше.
Критерии выбора вальцов для гибки толстого листа
Чтобы оборудование обеспечило качественный результат, необходимо учитывать несколько ключевых характеристик.
1. Толщина листа
Это основной параметр, определяющий мощность станка и диаметр валков.
Например:
- для листа 8–12 мм подходят средние гидравлические модели;
для 15–25 мм — усиленные промышленные агрегаты с высокой жесткостью рамы; - для металла от 30 мм и выше — тяжелые, энергоёмкие вальцы с увеличенными валами и максимальным усилием гибки.
Чем толще лист, тем больший диаметр и прочность должны иметь валки, чтобы избежать деформации и непровара металла при гибке.
2. Ширина листа
Ширина определяет необходимую рабочую длину валков. Наиболее распространённые размеры — от 1000 до 4000 мм.
Для производства резервуаров, цистерн, труб и строительных конструкций часто выбирают оборудование с шириной 2500–3100 мм.
3. Минимальный радиус гибки
Этот показатель зависит:
- от диаметра верхнего валка,
- свойств стали (предел текучести, упругость),
- толщины материала.
Для толстого листа важно иметь возможность выполнять предварительное подгибание кромок, чтобы минимизировать «плоские участки» по краям изделия.
4. Тип металла
Сталь 09Г2С, нержавеющая сталь, алюминий и другие материалы требуют разного усилия.
При выборе важно учитывать предел текучести — чем он выше, тем большего давления потребуют вальцы.
5. Тип управления — ручное, полуавтоматическое или CNC
Для гибки толстого металла оптимальны CNC-вальцы, которые обеспечивают:
минимальный процент брака.
точную настройку параметров;
автоматическую компенсацию упругого возврата;
серийную гибку без дополнительных регулировок;
Особенности гибки толстолистовой стали
Работа с толстым металлом существенно отличается от гибки тонкого листа. Чтобы получить ровную, точную деталь, необходимо соблюдать технологию.
1. Правка перед гибкой
Толстый лист часто имеет остаточные напряжения, которые проявляются после гибки.
Рекомендуется предварительная калибровка — правка на роликовом оборудовании.
2. Многоступенчатая гибка
Толстый металл изгибается постепенно:
- первый проход — формирование базового радиуса;
- дальнейшие — доведение до нужной геометрии.
Это снижает нагрузку на валки и исключает разрушение структуры металла.
3. Упругий возврат (springback)
После разгрузки лист стремится вернуться в исходное положение.
При гибке толстого металла этот эффект выражен сильнее, поэтому радиус вычисляется с компенсацией.
4. Поддержка тяжёлых листов
При ширине более 2000 мм используются:
- подающие столы,
- системы поддержки,
- автоматические удерживающие устройства.
Это облегчает работу оператора и исключает перекос листа.
ПУ, которые обеспечивают высокую точность, скорость и автоматизацию.
Автоматизация и CNC-технологии в вальцовом оборудовании
В 2025 году CNC-вальцы становятся стандартом для предприятий, работающих с толстыми листами. ЧПУ-система обеспечивает автоматическое управление давлением, скоростью и положением валков.
Преимущества CNC-вальцов:
- высокая точность и повторяемость геометрии;
- быстрый переход от одной детали к другой;
- сохранение программ гибки;
- уменьшение количества отходов;
- эффективная работа с крупногабаритными листами;
- интеграция с цифровыми CAD/CAM-моделями.
CNC-вальцы особенно востребованы в:
- производстве резервуаров и цистерн;
- изготовлении труб и обечаек;
- судостроении;
- производстве металлоконструкций;
нефтегазовой промышленности.
Как не ошибиться при выборе вальцов
Чтобы купить подходящие вальцы, нужно учитывать не только «паспортные» характеристики, но и реальные условия эксплуатации.
Рекомендации:
- Оцените толщины и размеры листа, с которыми работает производство.
- Выберите тип привода — для толстого металла нужен гидравлический.
- Для серийного выпуска выбирайте станки с ЧПУ.
- Обращайте внимание на диаметр и твёрдость валков.
- Проверьте доступность сервисного обслуживания.
- Уточните возможность интеграции в производственную линию — с лазерными станками, фрезерными центрами, токарными станками и роботизированными системами.

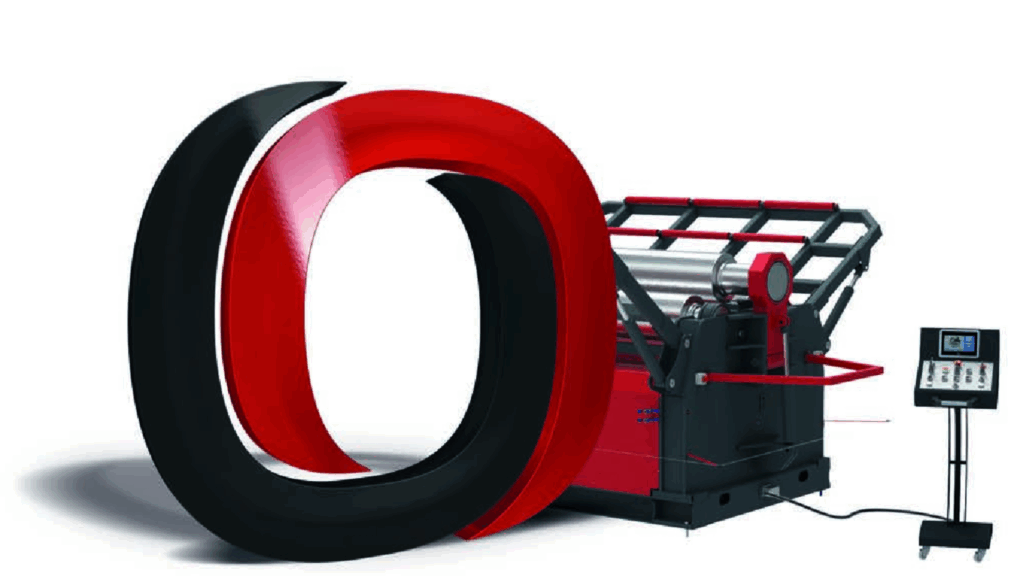

Вальцы от ТР-Пром — профессиональное решение для гибки толстого листа
Компания ТР-Пром поставляет промышленное листогибочное оборудование для предприятий любого уровня. В нашем каталоге — трёхвалковые и четырёхвалковые вальцы, рассчитанные на работу с толстым металлом, включая высокопрочные стали.
Мы предлагаем:
- подбор оборудования под конкретную задачу;
- доставку, монтаж и пусконаладку;
- обучение операторов;
- гарантийный и постгарантийный сервис;
- интеграцию с другими станками: лазерными комплексами, ЧПУ-фрезерными станками, токарными центрами и роботизированными системами.
ТР-Пром — это комплексные решения для обработки металла по принципу «от резки до сборки».
Заключение
Гибка толстого листа — технологически сложный процесс, требующий точного подбора оборудования и соблюдения правил обработки металла. Правильно выбранные листогибочные вальцы обеспечивают:
- высокую точность гибки,
- стабильный результат,
- снижение себестоимости,
- минимизацию брака,
- повышение производительности.
Современные CNC-вальцы открывают новые возможности в работе с крупными и сложными деталями, позволяя предприятиям выпускать надёжную и конкурентоспособную продукцию.
Компания ТР-Пром поможет подобрать оптимальные вальцы под ваши задачи и обеспечить эффективную работу производства даже с самым толстым металлом.
