Как выбрать токарно-фрезерный центр, который действительно справится с производственными задачами? Почему недостаточно указать мощность шпинделя, количество инструментальных позиций и точность позиционирования? И какие ошибки в техническом задании могут привести к покупке оборудования, не способного обеспечить необходимые допуски?
Разберём эти вопросы на примере технического задания на токарно-фрезерный центр с осью Y модели TR4000, предназначенный для обработки прокатных роликов сложного профиля и длинных валов.
В основе разбора — четыре детали, требования к которым определяют компоновку станка, его оснащение, способы обработки и систему контроля качества.
1. Почему выбор токарного центра начинается с детали, а не с характеристик станка
При подготовке технического задания предприятия нередко начинают с перечня желаемых характеристик оборудования: мощность шпинделя, диаметр патрона, количество инструментальных позиций, наличие люнета, приводного инструмента и измерительных систем.
Однако сами по себе эти параметры не гарантируют, что станок сможет изготовить конкретную деталь с необходимой точностью и за приемлемое время.
Например, два токарных центра с одинаковым максимальным диаметром обработки могут существенно различаться по жёсткости конструкции, доступному крутящему моменту, возможностям обработки длинномерных заготовок и точности при чистовом точении.
Поэтому основой грамотного ТЗ должны становиться не паспортные характеристики оборудования, а технологические требования к деталям.
Для этого необходимо определить:
- Геометрию заготовок и готовых изделий, включая максимальные диаметры, длины и особенности профиля.
- Материалы, их твёрдость и состояние на разных этапах обработки.
- Требуемые допуски размеров, формы и взаимного расположения поверхностей.
- Шероховатость обработанных поверхностей.
- Перечень технологических операций.
- Способы закрепления, базирования и поддержки заготовок.
- Объёмы выпуска, требования ко времени цикла и степени автоматизации.
- Методы контроля качества готовых деталей.
Именно такой подход используется в рассматриваемом примере: к техническому заданию приложены чертежи трёх прокатных роликов и одного длинного вала.
Эти четыре изделия позволяют оценить, насколько выбранная конфигурация станка соответствует реальным задачам производства.

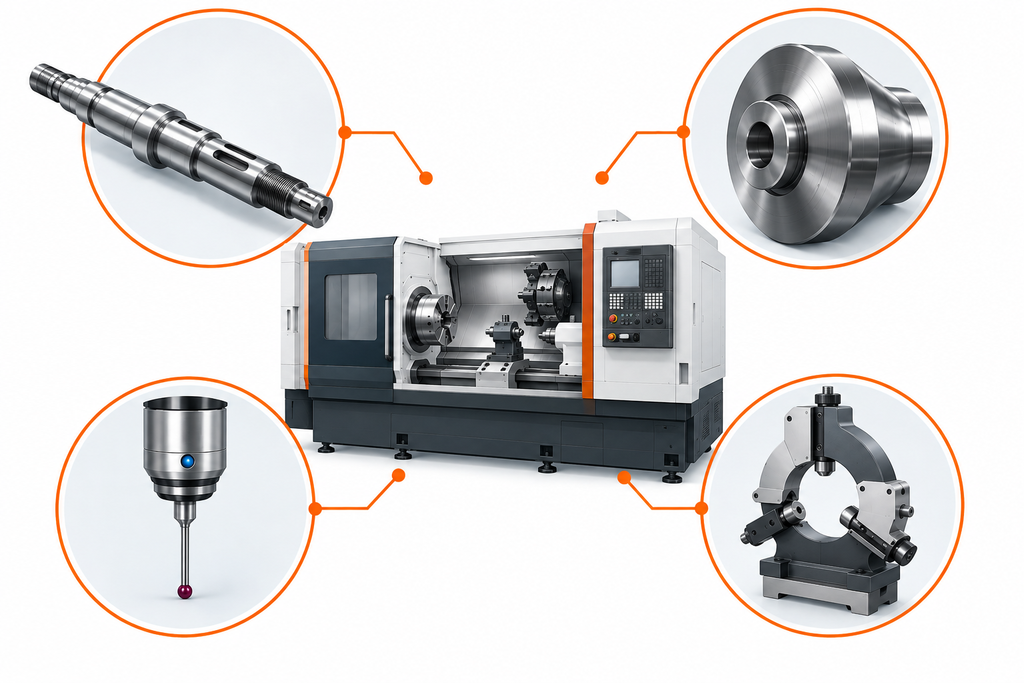

2. Что должен выполнять токарно-фрезерный центр TR 4000
В рассматриваемом техническом задании предусмотрен токарно-фрезерный центр с ЧПУ, осью Y, приводным инструментом и дополнительным технологическим оснащением.
Оборудование должно обеспечивать как стандартные токарные операции, так и обработку сложных геометрических элементов.
В частности, предусматриваются:
- Наружное и внутреннее точение цилиндрических, конических и криволинейных поверхностей.
- Растачивание и развёртывание отверстий.
- Обработка различных типов резьбы.
- Фрезерование шпоночных пазов и других конструктивных элементов.
- Сверление отверстий, включая поперечные.
- Обработка закалённых сталей твёрдостью до 62 HRC.
- Измерение деталей непосредственно в рабочей зоне станка.
Основные технические характеристики
| Параметр | Значение |
| Модель | TR 4000 |
| Максимальная длина точения | 2 043 мм |
| Максимальный диаметр точения | 546 мм |
| Перемещение по оси X | 300 мм |
| Перемещение по оси Z | 2 155 мм |
| Перемещение по оси Y | ±75 мм |
| Максимальная частота вращения шпинделя | 2 000 об/мин |
| Мощность шпинделя | 30/45 кВт |
| Максимальный крутящий момент | 2 433 Н·м |
| Диаметр патрона | 18 дюймов |
| Револьверная головка | 12 позиций, BMT75 |
| Частота вращения приводного инструмента | До 4 000 об/мин |
| Точность позиционирования X/Z | ±0,005 / ±0,006 мм |
| Повторяемость позиционирования X/Z | ±0,002 / ±0,003 мм |
На первый взгляд, характеристики указывают на достаточно мощный токарный центр для обработки крупных металлических заготовок.
Однако оценивать их необходимо в контексте конкретных технологических операций.
Например, высокий крутящий момент может быть важен при тяжёлом точении, но сам по себе не подтверждает возможность стабильного получения размеров с допусками в несколько микрометров.
А наличие оси Y не гарантирует возможность фрезерования любого шпоночного паза: дополнительно необходимо учитывать размеры инструмента, доступность зоны обработки, кинематику станка и способы фиксации шпинделя.
Поэтому следующий этап анализа — изучение тестовых деталей.
3. Четыре детали, которые определяют конфигурацию станка
Прокатные ролики: сложный профиль и закалённая сталь
Первые три детали — ролики прокатной секции балки, относящиеся к клети №12.
Такие изделия используются в прокатном оборудовании для формирования требуемого профиля металла. Их рабочие поверхности взаимодействуют с прокатываемой заготовкой, поэтому геометрия профиля непосредственно влияет на точность получаемого проката.
В рассматриваемом примере масса роликов составляет от 17,5 до 28,3 кг. Для изготовления предусмотрены заготовки из круглого проката диаметром 270–300 мм.
Основной материал — инструментальная сталь 9Г2Ф. В качестве альтернатив допускаются 9ХС и Х12МФ.
Твёрдость рабочих поверхностей составляет 55–62 HRC.
Главная сложность заключается не столько в габаритах роликов, сколько в сочетании высокой твёрдости материала и сложной геометрии профиля.
На чертежах предусмотрены радиусные участки R10, R20,5, R22,75 и R28,5, а также угловые элементы 34° и 8°.
При этом необходимо выдерживать:
- Допуск профиля ±0,1 мм.
- Отверстие Ø80H7.
- Шпоночный паз 10JS9.
- Шероховатость Ra 1,6.
Такие требования формируют сразу несколько критериев выбора станка.
Во-первых, оборудование должно обеспечивать устойчивое резание закалённой инструментальной стали. Для этого необходимы достаточная жёсткость станка, стабильность шпиндельного узла и соответствующая инструментальная оснастка.
Во-вторых, система ЧПУ в токарно-фрезерном центре должна поддерживать программирование сложных контуров с радиусными переходами.
В-третьих, важно обеспечить контроль фактической геометрии профиля, поскольку даже при правильной управляющей программе результат зависит от износа инструмента, температурных деформаций и условий резания.
Наконец, для обработки отверстия Ø80H7 и шпоночного паза необходимо предусмотреть подходящий технологический маршрут. Не все операции обязательно должны выполняться после термообработки или на одном станке.

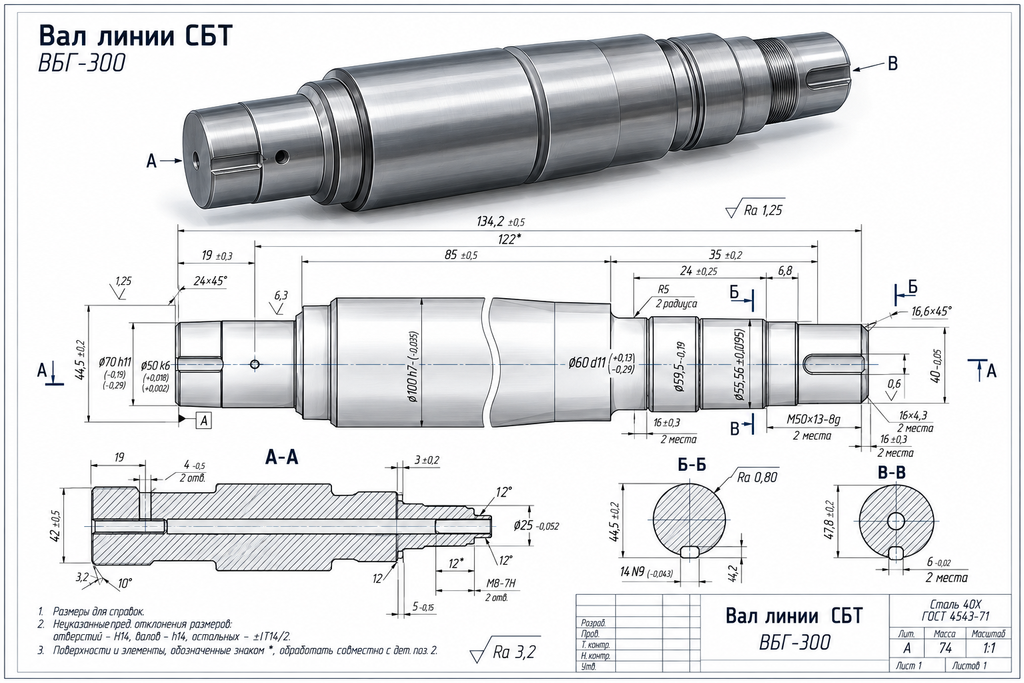

Длинный вал: проблема прогиба и точности посадок
При этом каждое требование необходимо проверить на достаточность.
Например, перемещение по оси Z в 2 155 мм не означает автоматически, что в рабочей зоне можно выполнить любую операцию на детали длиной 2 043 мм.
Часть пространства занимают патрон, инструмент, задняя бабка и люнет. При некоторых схемах закрепления доступная длина обработки может уменьшаться.
Поэтому при подготовке ТЗ желательно не ограничиваться паспортным ходом оси, а требовать подтверждения возможности обработки самой длинной детали в предусмотренной комплектации.
5. Люнет и задняя бабка: почему для длинных валов это обязательная часть анализа
При обработке длинномерных деталей одной из основных проблем становится недостаточная жёсткость технологической системы.
Под действием силы резания заготовка отклоняется от первоначального положения. В результате возможны конусность, бочкообразность, волнистость поверхности и нарушение размеров.
В рассматриваемом ТЗ предусмотрен люнет с диапазоном закрепления Ø50–310 мм.
Он предназначен для дополнительной поддержки заготовки и уменьшения её прогиба.
Однако одного указания диапазона недостаточно.
При выборе люнета необходимо учитывать:
- Место его установки относительно обрабатываемых поверхностей.
- Возможность перемещения или перестановки в процессе обработки.
- Диаметры опорных шеек.
- Способ предварительной подготовки опорной поверхности.
- Совместимость с задней бабкой и инструментальной головкой.
- Доступность всех участков детали после установки люнета.
Например, если люнет располагается на участке вала, который впоследствии требуется обработать, технологический маршрут должен предусматривать перестановку опоры либо изменение схемы закрепления.
Кроме того, для деталей с высокой твёрдостью поверхности важно исключить повреждение опорных шеек роликами люнета.
Программируемая пиноль задней бабки также требует более подробного описания.
Следует указать усилие поджима, диапазон перемещения, тип центра и возможности управления из программы.
Избыточное усилие поджима способно вызвать деформацию длинной заготовки, а недостаточное — снизить устойчивость обработки.
Таким образом, люнет и задняя бабка должны рассматриваться не как отдельные покупные опции, а как элементы конкретной схемы базирования детали.
6. Ось Y и приводной инструмент: когда токарный станок с ЧПУ заменяет несколько операций
Наличие оси Y и приводного инструмента существенно расширяет возможности токарного центра.
На стандартном токарном станке основными операциями являются обработка поверхностей вращения, сверление и растачивание соосных отверстий, нарезание резьбы.
Для изготовления шпоночных пазов и поперечных отверстий часто требуется дополнительная установка детали на фрезерном или сверлильном оборудовании.
Токарно-фрезерный центр позволяет объединить часть этих операций.
В рассматриваемом примере это особенно актуально для длинного вала, имеющего шпоночные пазы и поперечные отверстия.
После токарной обработки станок может выполнить позиционирование шпинделя и обработать необходимые элементы приводным инструментом.
Это позволяет уменьшить количество переносов детали между станками и связанных с ними повторных базирований.
Однако в ТЗ важно указать не только наличие оси Y и частоту вращения приводного инструмента.
Необходимо проверить мощность и крутящий момент приводного блока, допустимые размеры фрез и свёрл, возможность установки угловых держателей, точность позиционирования оси C и совместимость инструментальной оснастки.
Например, шпоночный паз 10JS9 требует не просто наличия фрезерной операции, а подтверждения возможности получить заданную ширину и расположение паза.
Для этого могут потребоваться чистовые проходы, компенсация радиуса инструмента и отдельный контроль геометрии.
Кроме того, при обработке длинного вала важно учитывать, как радиальные усилия фрезерования будут воздействовать на заготовку и её опоры.
Вывод: ось Y и приводной инструмент оправданы тогда, когда они обеспечивают выполнение конкретных операций и сокращают количество установов, а не просто расширяют список функций оборудования.
7. Обработка закалённой стали до 62 HRC: что необходимо предусмотреть
Одно из наиболее серьёзных требований рассматриваемого технического задания — возможность обработки инструментальных сталей твёрдостью до 62 HRC.
Такая задача относится к области твёрдого точения.
В отличие от обработки обычной конструкционной стали, твёрдое точение предъявляет повышенные требования к жёсткости оборудования, режущему инструменту и стабильности процесса.
Для чистовой обработки закалённых сталей часто применяются инструменты на основе кубического нитрида бора — CBN.
Они позволяют обрабатывать материалы высокой твёрдости при правильно подобранных режимах резания.
Но наличие мощного шпинделя ещё не означает, что станок обеспечит требуемое качество поверхности.
Какие факторы определяют результат
Жёсткость станка. При недостаточной жёсткости возникают вибрации, ухудшающие качество поверхности и ускоряющие износ режущей кромки.
Стабильность закрепления. Особенно важна при обработке длинного вала, где упругие деформации заготовки могут оказаться значительными.
Геометрия и материал инструмента. Выбор режущих пластин зависит от твёрдости стали, характера резания и наличия прерывистых участков.
Тепловые деформации. При обработке закалённых сталей в зоне резания выделяется значительное количество тепла. Температурные изменения способны повлиять на размеры детали.
Состояние заготовки. Неравномерная твёрдость, остаточные напряжения после термообработки и недостаточный припуск могут существенно изменить результат обработки.
Можно ли полностью отказаться от шлифования?
Твёрдое точение действительно позволяет в некоторых случаях заменить шлифование, особенно при обработке наружных цилиндрических поверхностей.
Но возможность такой замены должна подтверждаться испытаниями.
Для принятия решения необходимо оценить не только размерный допуск и шероховатость, но и круглость, цилиндричность, волнистость и состояние поверхностного слоя.
Например, если для посадочной шейки вала требуется поле допуска js6, необходимо проверить способность выбранного оборудования стабильно получать этот размер на закалённой детали.
Поэтому в техническом задании целесообразно прописывать не абстрактную возможность обработки стали до 62 HRC, а конкретный результат:
«Обеспечить чистовую обработку заданной поверхности из стали твёрдостью 57–62 HRC с соблюдением размеров, геометрических допусков и шероховатости согласно чертежу».
Такая формулировка гораздо полезнее для выбора оборудования и последующей приёмки.
8. Шпиндель с редуктором: зачем нужен высокий крутящий момент
В конфигурации TR 4000 предусмотрен шпиндель мощностью 30/45 кВт с максимальным крутящим моментом 2 433 Н·м и частотой вращения до 2 000 об/мин.
Редукторная передача позволяет получить высокий крутящий момент в определённом диапазоне оборотов.
Это особенно актуально при обработке крупных заготовок, когда необходимы значительные усилия резания.
Например, при черновом точении ролика диаметром около 300 мм требуется обеспечить устойчивое снятие припуска.
При этом частота вращения шпинделя определяется диаметром обработки и выбранной скоростью резания.
Для токарной обработки применяется зависимость:
n=1000VcD
где:
- n — частота вращения шпинделя, об/мин;
- Vc — скорость резания, м/мин;
- D — диаметр обрабатываемой поверхности, мм.
При диаметре 300 мм и условной скорости резания 150 м/мин расчётная частота вращения составит приблизительно 159 об/мин.
Это иллюстративный расчёт, а не рекомендованный режим для конкретной стали.
Для подобных операций важнее доступный крутящий момент на рабочих оборотах, чем максимальная паспортная частота вращения.
Однако для чистовой обработки небольших диаметров ситуация может быть иной: потребуются более высокие обороты и стабильность вращения.
Поэтому при подготовке ТЗ необходимо запросить график мощности и крутящего момента шпинделя в зависимости от частоты вращения.
Максимальный момент 2 433 Н·м не следует воспринимать как значение, доступное на всём диапазоне оборотов.
Также важно различать тяжёлое резание и высокоскоростную обработку.
Это разные технологические режимы, предъявляющие различные требования к конструкции оборудования.
Если в ТЗ одновременно присутствуют требования к тяжёлому точению и скоростной обработке, необходимо указать, для каких именно деталей и операций они предназначены.
9. Измерительная система Renishaw: как контролировать деталь непосредственно на станке
В рассматриваемом ТЗ предусмотрена измерительная система Renishaw RLP40.
Её назначение — выполнение измерений непосредственно в рабочей зоне станка без обязательного снятия детали для промежуточного контроля.
Для прокатных роликов такая возможность особенно интересна из-за сложной геометрии рабочего профиля.
Традиционно контроль подобных поверхностей может выполняться с применением шаблонов, специализированных измерительных средств или координатно-измерительных машин.
Контактный измерительный щуп позволяет автоматизировать часть проверок.
Как может выглядеть процесс обработки с измерением
1. Черновая обработка
Формирование профиля с припуском под чистовую обработку
2. Измерение контрольных точек
Щуп определяет координаты доступных участков поверхности
3. Анализ отклонений
Сравнение измеренных значений с заданной геометрией
4. Коррекция и чистовой проход
Внесение допустимых корректировок в обработку
5. Итоговый контроль
Проверка размеров и профиля по установленной методике
Однако измерительный щуп не является универсальной заменой полноценной системе метрологического контроля.
Он измеряет отдельные точки или выполняет измерительные циклы в пределах своих технических возможностей.
Для проверки сложного профиля необходимо заранее определить число контрольных точек, их расположение и алгоритм расчёта отклонений.
Также важно учитывать погрешности измерительной системы, температурное состояние станка и детали, состояние поверхности и возможное наличие стружки.
Автоматическая коррекция не возникает только благодаря установке щупа. Для неё требуются соответствующие измерительные циклы, программное обеспечение и согласованный алгоритм обработки результатов.
Поэтому в ТЗ желательно отдельно указать:
- Какие размеры и участки профиля необходимо контролировать.
- Какое количество точек измеряется.
- Как рассчитываются отклонения от номинальной геометрии.
- Каким способом результаты передаются в систему ЧПУ.
- Какие корректировки допускается вносить автоматически.
- Каким независимым способом подтверждается точность измерений.
Главное преимущество измерения на станке — возможность оперативно обнаружить отклонение и скорректировать обработку до снятия детали. Но соответствие готового изделия чертежу должно подтверждаться установленной методикой контроля.
10. Почему точность позиционирования станка не равна точности готовой детали
Это один из самых важных вопросов при составлении технического задания.
В характеристиках TR 4000 заявлена точность позиционирования:
- По оси X — ±0,005 мм.
- По оси Z — ±0,006 мм.
Повторяемость позиционирования составляет ±0,002 и ±0,003 мм соответственно.
На первый взгляд, показатели выглядят достаточно высокими.
Но для изготовления вала с посадками k6 и js6 необходимо учитывать фактическую размерную точность.
Например, для номинального диаметра 50 мм поле допуска js6 по ISO 286 составляет приблизительно ±0,008 мм, то есть общая ширина поля допуска — около 0,016 мм.
При этом точность позиционирования оси X не равна автоматически точности диаметра обработанной детали.
На результат влияют:
- Геометрические погрешности станка.
- Износ и деформация режущего инструмента.
- Упругие деформации заготовки.
- Температурные изменения.
- Погрешности базирования и закрепления.
- Биение шпинделя и погрешности опорных элементов.
- Погрешности измерений.
Дополнительно необходимо уточнить, как нормируется точность перемещения оси X — в радиусном или диаметральном выражении.
Если погрешность перемещения задана по радиусу, её влияние на диаметр может быть вдвое больше.
Поэтому сравнивать паспортную точность позиционирования с допуском детали напрямую некорректно.
Для ответственных посадок необходимо оценивать совокупную погрешность технологического процесса.
Что лучше указать в ТЗ
Вместо требования «точность позиционирования не хуже ±0,005 мм» следует дополнительно установить результат обработки.
Например:
«Оборудование должно обеспечивать обработку посадочных поверхностей вала с соблюдением полей допусков k6 и js6, а также требований к форме и шероховатости согласно чертежу. Возможность выполнения требований подтверждается изготовлением и измерением тестовой детали».
Это позволяет оценить не отдельный параметр станка, а способность всей технологической системы выпускать годные изделия.
11. Какие ошибки встречаются в технических заданиях на токарные центры
Рассматриваемый документ достаточно подробно описывает предполагаемую конфигурацию оборудования, однако содержит ряд моментов, требующих уточнения.
Ошибка №1. Отсутствие конкретных критериев приёмки
Наличие чертежей тестовых деталей — важное преимущество ТЗ.
Но сами чертежи не определяют процедуру проверки станка.
Необходимо установить количество деталей, условия обработки, допустимое время изготовления и методику контроля.
Иначе поставщик может продемонстрировать выполнение отдельных операций, не подтверждая устойчивую работу оборудования в производственных условиях.
Ошибка №2. Избыточный перечень операций
В техническом задании перечислены различные виды резьб, включая трубную, трапецеидальную и упорную, а также зубофрезерование.
При этом представленные детали не подтверждают необходимость всех указанных операций.
На чертежах вала присутствуют резьбы M50×1,5 и M8.
Это не означает, что остальные операции обязательно лишние: предприятие может планировать их для будущих изделий.
Однако такие требования желательно выделять в отдельную категорию перспективных задач.
Это позволит отличить обязательные функции оборудования от дополнительных возможностей.
Ошибка №3. Недостаточно конкретные требования к оснащению
Формулировки «Renishaw или аналогичная система» и «специальный приводной сверлильно-фрезерный блок» оставляют пространство для различных интерпретаций.
Для корректного сравнения предложений необходимо описать требуемые функции и параметры.
Например, для приводного инструмента важны мощность, момент, диапазон оборотов, тип крепления и совместимость с конкретными держателями.
Для измерительной системы — точность, доступные циклы, интеграция с ЧПУ и возможности коррекции.
Ошибка №4. Неопределённость в обработке закалённых деталей
Требование обрабатывать сталь до 62 HRC не раскрывает, какие операции выполняются после термообработки.
Между тем черновое точение, чистовое твёрдое точение, обработка пазов и сверление отверстий требуют разных инструментов и режимов.
Следует указать последовательность операций и состояние заготовки на каждом этапе.
Ошибка №5. Отсутствие оценки производительности
Даже если станок способен изготовить деталь с нужной точностью, он может оказаться экономически неэффективным.
Для оценки необходимо знать размер партии, предполагаемое время цикла, затраты на инструмент и количество вспомогательных операций.
Особенно это важно при выборе между универсальным токарно-фрезерным центром и специализированной технологической линией.
Ошибка №6. Неточности в обозначениях
Неоднозначные формулировки, отсутствие единиц измерения и опечатки способны привести к расхождениям между ожиданиями заказчика и предложением поставщика.
Например, запись «U-образное сверло 1/2 шт.» требует уточнения количества и типа инструмента.
Также следует привести к единому формату обозначения осей, инструментальных интерфейсов, единиц измерения и требований к точности.
Для документа, который становится частью договора поставки, такие уточнения принципиальны.
12. Как правильно сформулировать требования: примеры для ТЗ
Рассмотрим, как можно преобразовать общие формулировки в проверяемые технические требования.
| Недостаточно конкретно | Более корректная формулировка |
| Станок должен обрабатывать длинные валы | Обеспечить обработку вала длиной 1 340 мм по приложенному чертежу с соблюдением указанных допусков |
| Наличие люнета | Предусмотреть люнет с диапазоном Ø50–310 мм и подтвердить доступность всех зон обработки |
| Обработка закалённых сталей до 62 HRC | Подтвердить обработку указанных поверхностей из материала твёрдостью 57–62 HRC с требуемой шероховатостью и допусками |
| Наличие оси Y | Обеспечить фрезерование шпоночных пазов и сверление поперечных отверстий по чертежу |
| Измерительная система Renishaw или аналог | Предусмотреть контактную измерительную систему с необходимыми циклами контроля и передачей результатов в ЧПУ |
| Высокая точность обработки | Обеспечить получение указанных на чертежах полей допусков с подтверждением независимыми измерениями |
Такая детализация позволяет сравнивать предложения различных производителей по способности выполнять конкретные производственные задачи.
При этом у поставщика сохраняется возможность предложить альтернативную техническую конфигурацию, если она обеспечивает необходимый результат.
13. Как организовать приёмку токарно-фрезерного центра
Приёмочные испытания должны подтверждать не только работоспособность оборудования, но и выполнение основных требований технического задания.
Для рассматриваемого проекта логично использовать четыре тестовые детали: три ролика и длинный вал.
Этап 1. Проверка комплектации и технических характеристик
Проверяется соответствие поставленного оборудования согласованной спецификации.
Контролируются шпиндель, револьверная головка, оси, приводной инструмент, люнет, задняя бабка, измерительная система и вспомогательное оснащение.
Также проверяются техническая документация и заявленные характеристики.
Этап 2. Проверка геометрической точности станка
Выполняются испытания по согласованным стандартам и методикам, применимым к данному типу оборудования.
Оцениваются точность и повторяемость позиционирования, геометрические параметры и работа основных узлов.
Однако положительные результаты геометрических испытаний ещё не подтверждают возможность изготовления всех тестовых деталей.
Этап 3. Изготовление прокатных роликов
Проверяются обработка сложных контуров, стабильность резания, качество поверхности и точность профиля.
Особое внимание уделяется радиусным переходам и сопряжениям.
После обработки проводится контроль профиля и других размеров согласно чертежу.
Этап 4. Изготовление длинного вала
Проверяются устойчивость обработки длинномерной заготовки, работа люнета и задней бабки, точность посадочных поверхностей.
Отдельно оцениваются операции фрезерования пазов и сверления поперечных отверстий.
Этап 5. Контроль готовых деталей
Результаты обработки должны подтверждаться измерениями по заранее согласованной методике.
Для каждой детали необходимо определить перечень контролируемых размеров, используемые средства измерения и допустимые отклонения.
При этом контроль на станке и независимая проверка готовой детали выполняют разные функции.
Этап 6. Проверка стабильности и времени цикла
Для серийного производства важно подтвердить не только изготовление одной годной детали, но и повторяемость результата.
Количество тестовых изделий, допустимое время цикла и критерии стабильности необходимо согласовать до заключения договора.
Например, если предприятие планирует серийное изготовление прокатных роликов, следует учитывать не только время резания, но и смену инструмента, измерения, вспомогательные перемещения и обслуживание оборудования.
Результатом приёмки должен стать протокол, подтверждающий выполнение согласованных требований, а не просто демонстрация работы станка.
14. Что ещё необходимо включить в техническое задание
Помимо характеристик оборудования и чертежей деталей, полноценное ТЗ должно охватывать условия эксплуатации и организацию технологического процесса.
Производственная программа
Следует указать номенклатуру деталей, предполагаемый объём выпуска, размер партий и перспективы расширения производства.
Это помогает определить требования к автоматизации и производительности.
Технологическая оснастка
Необходимо предусмотреть патроны, кулачки, центры, люнеты, инструментальные держатели, приводные блоки и другие приспособления.
Важно заранее определить, какие элементы входят в базовую поставку, а какие приобретаются отдельно.
Режущий инструмент
Для тестовых деталей желательно согласовать перечень инструмента, необходимого для выполнения всех операций.
Особенно это касается твёрдого точения, обработки отверстий с точными допусками и фрезерования шпоночных пазов.
Система ЧПУ и программное обеспечение
Следует определить необходимые функции программирования, обработки сложных контуров, управления осью Y и приводным инструментом.
При использовании измерительного щупа необходимо предусмотреть соответствующие измерительные циклы и обработку результатов.
Инженерная инфраструктура
ТЗ должно учитывать требования к электропитанию, фундаменту, сжатому воздуху, системе охлаждения и удалению стружки.
Для крупного токарного центра также важны транспортные габариты, масса оборудования и условия монтажа.
Пусконаладочные работы и обучение
Необходимо заранее определить объём пусконаладочных работ, обучение операторов и технологов, подготовку управляющих программ для тестовых деталей и порядок передачи оборудования в эксплуатацию.
Отдельно следует согласовать гарантийные обязательства и техническую поддержку.
15. Чек-лист: что проверить перед отправкой ТЗ поставщику
Проверка готовности ТЗ
0 из 10
Приложены чертежи всех контрольных деталей с актуальными ревизиями
Указаны материалы, твёрдость и состояние заготовок
Определены обязательные операции и перспективные задачи
Проверены габариты деталей с учётом патрона, люнета и задней бабки
Обоснована необходимость оси Y и приводного инструмента
Указаны требования к обработке закалённых поверхностей
Согласованы методы контроля размеров и сложных профилей
Установлены критерии приёмки и допустимое время цикла
Определена комплектность оснастки и режущего инструмента
Проверены единицы измерения и однозначность формулировок
Скопировать чек-лист
16. Вывод: хорошее ТЗ описывает не станок, а результат его работы
Рассмотренный пример токарно-фрезерного центра TR 4000 показывает, насколько тесно характеристики оборудования связаны с геометрией и технологией изготовления деталей.
Три прокатных ролика определяют требования к обработке сложных профилей, твёрдому точению и измерительной системе.
Длинный вал обосновывает необходимость люнета, задней бабки, достаточного рабочего пространства, оси Y и приводного инструмента.
При этом даже подробно составленное техническое задание может содержать существенные пробелы, если в нём отсутствуют критерии приёмки, методики измерений и требования к стабильности обработки.
Главный принцип: выбирать необходимо не станок с максимальным количеством функций, а технологическое решение, которое подтверждённо обеспечивает изготовление конкретных деталей с заданной точностью, качеством и производительностью.
Именно поэтому разработка технического задания должна начинаться с анализа чертежей, материалов и производственной программы.
Такой подход позволяет избежать необоснованных затрат на лишние опции, снизить технологические риски и сделать закупку оборудования управляемым, проверяемым проектом.
Подбор токарного оборудования в ТР-Пром
Компания ТР-Пром помогает предприятиям подбирать металлообрабатывающее оборудование с учётом особенностей производства, характеристик заготовок и требований к готовым изделиям.
При выборе токарных и токарно-фрезерных центров специалисты учитывают не только паспортные параметры станков, но и реальные технологические задачи: обработку длинномерных деталей, сложных профилей, высокоточных посадочных поверхностей и закалённых материалов.
Если вы планируете приобретение токарного центра с ЧПУ, направьте нам чертежи деталей и основные требования к производству. Поможем определить необходимую конфигурацию оборудования и подобрать решение под ваши задачи.
Оставьте ваш телефон и мы свяжемся с вами, чтобы озвучить стоимость
Оставляя заявку, вы соглашаетесь с политикой конфиденциальности
