Технология изготовления строительных лесов

Технология изготовления строительных лесов

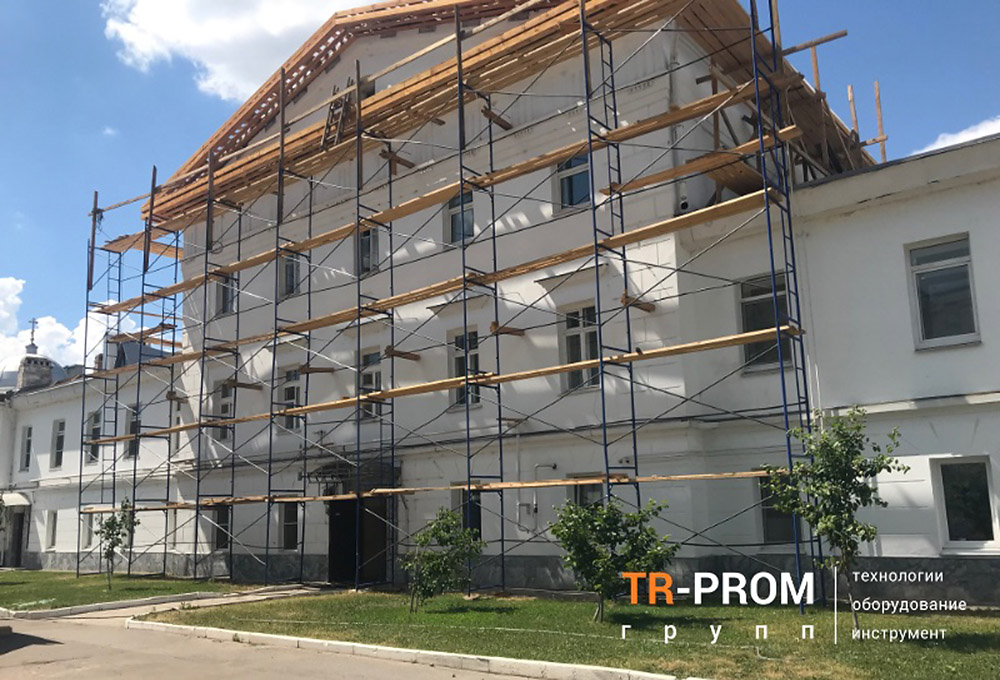

Строительные леса – лёгкие сборные конструкции, необходимые для проведения строительно-монтажных, отделочных и многих других работ на высоте. Наиболее функциональными являются разновидности, изготовленные из металлических труб. Рассмотрим, как изготовить подобные строительные леса применяя необходимое оборудование.

Использование строительных лесов

Большинство строительных, штукатурно-отделочных и реставрационных работ выполняется на большой высоте. Для этого можно использовать приставные лестницы или специальную подъёмную технику. Но не всегда эти варианты приемлемы. Приставные лестницы не позволяют рабочему размещать рядом с собой инструмент и необходимые материалы.

Кроме того, лестницы обладают низкой устойчивостью, что чревато несчастными случаями. Подъёмную спецтехнику, из-за её габаритов, не всегда можно разместить в нужном месте. Кроме того, стоимость аренды подъёмной вышки или платформы очень высока.

Это становится особенно ощутимо, если вам предстоят долговременные работы – покраска, штукатурка, реставрация и т.д. Наилучший выход в такой ситуации, это использование строительных лесов.

Преимущества использования

Они обладают целым рядом преимуществ:

  • Позволяют разместить необходимое количество рабочих с инструментарием и материалами.
  • Путём наращивания, обеспечивают доступ до значительных высот.
  • Благодаря хорошей устойчивости лесов, снижается вероятность несчастных случаев.
  • Достаточная мобильность позволяет в короткое время перемещать конструкции, демонтировать и устанавливать на новом месте.

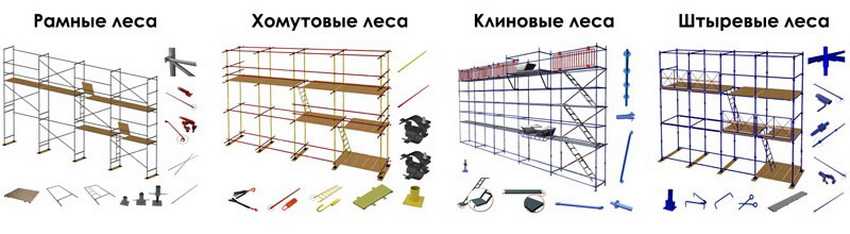

Виды строительных лесов

Виды строительных лесов

Сегодня используется несколько видов строительных лесов, различающихся конструкцией и эксплуатационно-техническими характеристиками.

Разновидность лесовМаксимальная высотностьОбласть применения
Рамные60 м.Отделка, реставрация и косметический ремонт
ХомутовыеНе ограниченаВсе виды отделочных и строительно-монтажных работ на объектах любой высотности и сложности
Клиновые100 м.Строительно-монтажные, отделочные и реставрационные работы
Штыревые100 м.Все виды отделочных и строительно-монтажных работ

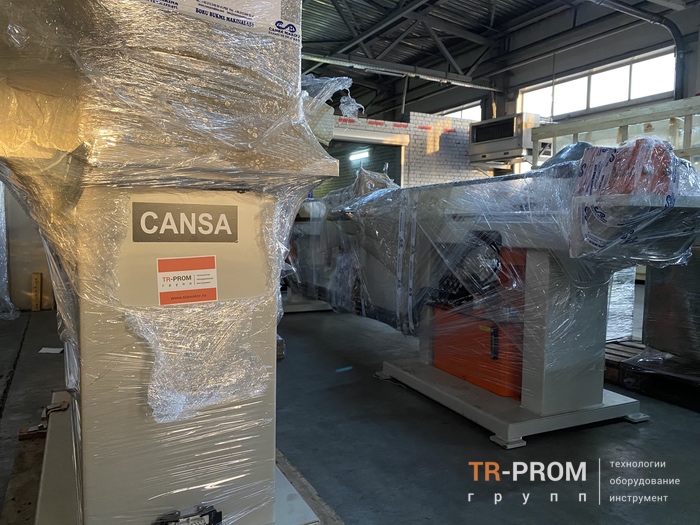

Станки, необходимые для производства

Технология изготовления и производства строительных лесов состоит из нескольких этапов. В процессе работы нам потребуется большое количество заготовок, с которыми впоследствии нужно будет произвести определённые технические операции – резку, редуцирование, пробивку. Качественно проделать всё это вручную просто невозможно, либо отнимет массу времени и сил. Оптимальным решением будет использовать при самостоятельном изготовлении строительных лесов станки по металлу. Рассмотрим поэтапно весь процесс, и используемые при этом станки:

Резка трубы

Первым шагом нужно заготовить необходимое количество труб на вертикальные стойки, горизонтальные соединения, диагональные распорки. Для вертикальных стоек и поперечных горизонтальных соединений рекомендуется брать стальные трубы диаметром не менее 40 мм. Для диагоналей и ступеней пойдут трубы d = 30 мм.

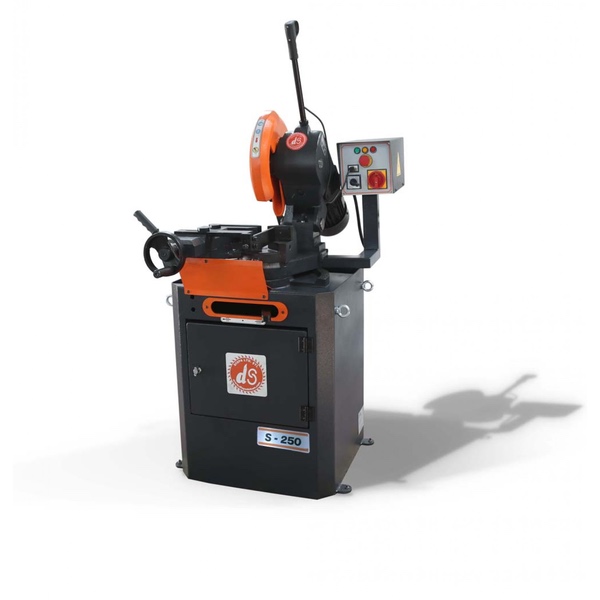

Ручная дисковая пила Dispa Makina S 250

Оптимальная высота каждого отдельного модуля –2 м. Именно на такой высоте комфортнее всего работать: не придётся сгибаться под вышерасположенным настилом, и не тянуться слишком высоко вверх. Очень важно, чтобы торцы заготовок были обрезаны ровно под углом 90о. Это необходимо для удобства сварки деталей, и последующего соединения отдельных модулей в высотную конструкцию.

Поэтому, для этого лучше всего использовать дисковый отрезной станок по металлу. Он позволяет не только быстро нарезать заготовки нужной длины, но и получить ровный шов под заданным углом.

Дисковые пилы по металлу —>>>

Редуцирование трубы

Следующим шагом будет редуцирование заготовленных стоечных труб. Этот процесс предусматривает уменьшение или увеличение их диаметра путём сжатия/растяжения. Сделать это без специального оборудования будет невозможно.

Изменение диаметра – создание юбки на трубе – нужно для надёжной фиксации стоек модулей, расположенных на разных высотах, одна в другой. При этом верхние стойки входят в расширения на концах нижних стоек, и удерживаются там, предотвращая горизонтальное соскальзывание. Для изменения диаметра стойки применяется станок для редуцирования труб.

Станок для редуцирования —>>>

Формирование опорной площадки для строительных лесов

Пробивка трубы

Для более надёжной фиксации в строительных лесах применяется болтовое или пальцевое (шпилечное) соединение. Ими скрепляются отдельные элементы конструкции, которые при разборке лесов подлежат демонтажу: боковые распорки, вертикальные стойки друг с другом. Для этого используется станок для пробивки труб – он позволяет получить в стальных стенках ровные отверстия заданного диаметра.

Станок для пробивки —>>>

Плющение трубы

Края труб малого диаметра, применяемые для боковых распорок, рекомендуется перед пробивкой в них отверстий плющить. Это позволяет увеличить их прочность на растяжение-сжатие и изгиб. Именно такие нагрузки испытывают диагонали в процессе эксплуатации строительных лесов. Для аккуратного, и в то же время быстрого плющения труб, также рекомендуется использовать прессы для сплющивания труб.

Сварка металла

Последним этапом производятся сварочные работы. Вертикальные стойки соединяются попарно горизонтальными распорками в виде квадратов, к которым привариваются ступени из отрезков труб меньшего диаметра. Полученные сварные стоечные пары соединяются между собой съёмными диагоналями в единый модуль. Он может использоваться как в одиночку, так объединяться с другими модулями в объёмные конструкции необходимой длины и высоты.

Отличительные особенности

Строительные леса какие бывают

Каждая из разновидностей строительных лесов имеет свои конструктивные особенности.

  • Клиновые. Соединение отдельных элементов производится при помощи специальных крепёжных элементов – клиньев, болтов или пальцев.
  • Штыревые. Состоят из готовых торцевых стоек, неразрывно скреплённых друг с другом поперечинами в единую раму. Рамы соединяются друг с другом при помощи трубчатых диагоналей-распорок.
  • Рамные. Представляют собой готовую объёмную конструкцию, со сварными, неразъёмными соединениями.
  • Хомутовые. Наиболее универсальный вид лесов. Состоят из отдельных заготовок, которые при помощи хомутов соединяются в конструкции необходимой высоты.

Изготовить любой тип строительных лесов намного быстрее и проще, используя для этого специальные станки. С их помощью можно не только создать леса для собственных нужд, но и пустить производство на поток, открыв своё небольшое, но весьма прибыльное дело.

Список оборудования для производства:

Подытожим, чтобы производить строительные леса, необходимо иметь определённый ассортимент оборудования:

  • Дисковый отрезной станок – Подробнее;
  • Станок для редуцирования и формирования опорной площадки – Подробнее;
  • Станок для пробивки отверстий в трубах – Подробнее.

Мы с радостью проконсультируем Вас по подбору оборудования!

Пишите нам на почту – info@stanoktr.ru или звоните по номеру: 8-800-707-40-21
